型号

213

带代码413 (全景滑动天窗/玻璃天窗)

型号

290

带代码416 (全景天窗)

更改提示

13.02.2019

拆下车顶衬里改为降下车顶衬里

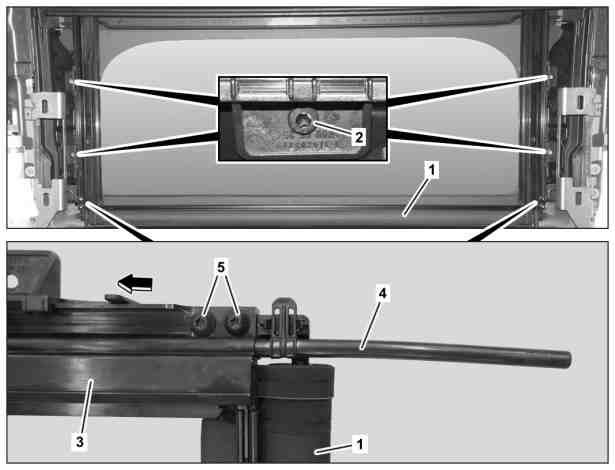

操作步骤 1

1

遮阳帘

2

螺钉

3

导轨

4

驱动拉线导向管

5

螺栓

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e
d

拆卸/安装

1

降下车顶内衬并放入车辆内部。

型号 290

带代码416 (全景天窗)

AR68.30-P-4300FRX

型号 213.0/1

带代码413 (全景滑动天窗/玻璃天窗)

AR68.30-P-4300LWE

型号 213.2

带代码413 (全景滑动天窗/玻璃天窗)

AR68.30-P-4300LWS

2

拧下螺栓 (2)。

3

拆下带导轨 (3) 的遮阳帘 (1)，然后从车辆中取出。

i
需要助手协助。

4

将左/右驱动拉线导向管 (4) 从导轨 (3) 中拉出。

更换遮阳帘 (1) 时。

5

拆下螺钉 (5) 并将导轨 (3) 从遮阳帘 (1) 上拆下（如箭头所示）。

更换遮阳帘 (1) 时。

6

按照与拆卸的相反顺序进行安装
