型号

117, 156, 176

带代码413 (全景式滑动车顶)

型号

205.0/1/2/3

带代码413 (全景式滑动车顶)

型号

213

带代码413 (全景式滑动车顶)

型号

222

带代码398 (带可调光全景式天窗（MAGIC SKY CONTROL）的全景天窗)

型号

222

带代码413 (全景式滑动车顶)

型号

238

带代码413 (全景式滑动车顶)

型号

253

带代码413 (全景式滑动车顶)

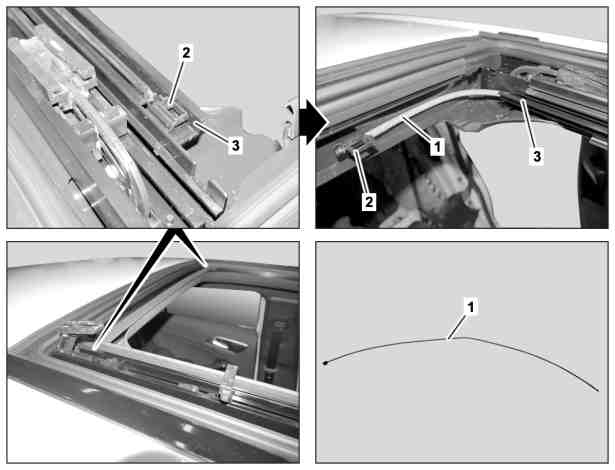

图示为车型 176

1

驱动拉索

2

支架

3

导轨

e
d

拆卸/安装

1

拆下全景式滑动天窗遮阳帘电动机

型号 117, 156, 176, 205.0/1/2/3, 222, 253

带代码413 (全景式滑动车顶)

型号 222

带代码398 (带可调光全景式天窗（MAGIC SKY CONTROL）的全景天窗)

AR77.21-P-0490NKA

型号 213

带代码413 (全景式滑动车顶)

AR77.21-P-0490LWE

型号 238.3

带代码413 (全景式滑动车顶)

AR77.21-P-0490LWO

2

拆除全景式滑动天窗的滚筒遮阳帘

型号 156, 205.0/1/2/3, 238, 253

带代码413 (全景式滑动车顶)

AR77.21-P-0200NKX

型号 117, 176

带代码413 (全景式滑动车顶)

AR77.21-P-0215NKA

型号 222

带代码398 (带可调光全景式天窗（MAGIC SKY CONTROL）的全景天窗)

型号 222

带代码413 (全景式滑动车顶)

AR77.21-P-0200LF

型号 213

带代码413 (全景式滑动车顶)

AR77.21-P-0200LWE

3

用组装楔将左/右驱动拉索 (1) 的支架(2) 从导轨 (3) 中向后推出

l
长楔子

*115589035900

4

用手将驱动拉索 (1) 从导轨(3) 中向后拉出

i
安装:
导轨驱动电缆 (1) 通过导轨 (3) 直到终点。

然后在前方区域，完全安装驱动器电缆 (1) 。

5

按照拆卸的相反顺序进行安装
