型号

213

带代码413 (全景式滑动车顶)

1

电气连接器

2

螺栓

M12/5

全景式滑动天窗遮阳帘驱动单元

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

将车顶内衬从车顶上拆下并放置在车辆内部

型号 213.0/1

带代码413 (全景式滑动车顶)

AR68.30-P-4300LWE

1.2

拆下车顶内衬

型号 213.2

带代码413 (全景式滑动车顶)

AR68.30-P-4300LWS

2

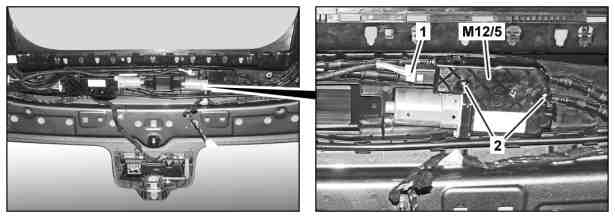

断开电气连接器 (1)

3

松开螺栓 (2), 然后拆下全景式滑动天窗遮阳帘驱动单元 (M12/5)

4

按照拆卸的相反顺序进行安装

标准化

5

用诊断系统同步遮阳帘并执行自动换向功能的调校运行

a

AD00.00-P-2000-04B
