型号

213

带代码413 (全景式滑动车顶)

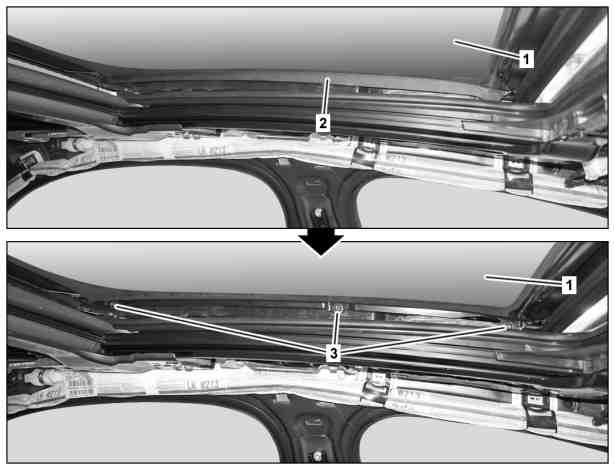

图示为车辆左侧

1

玻璃盖

2

导轨

3

螺栓

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e

拆卸

1

打开全景式滑动天窗, 直至可以操作左/右轨道 (2)

2

拆下左/右轨道 (2)

3

拆下螺栓 (3)

i
移动全景式滑动天窗, 直至可以操作要求的螺栓 (3).

4

拆下玻璃盖 (1) 并放到一旁

i
必须有助手协助.

d

安装

5

将玻璃盖 (1) 插入支座中并完全拧入螺栓 (3)

i
必须有助手协助.

i
仅限调节后拧紧螺栓 (3).

6

调节全景式滑动天窗

AR77.21-P-6924LWE
