型号

213

带代码413 (全景式滑动车顶)

1

使用清洁抹布遮盖前部遮阳帘.

如果重复使用全景式滑动天窗框架.

p
拆卸时不要弄脏遮阳帘.

务必更换弄脏的遮阳帘.

2

松开左侧和右侧前部安装台 (1) 上的螺栓 (2), 然后拆下安装台 (1).

3

松开左侧和右侧导向楔 (3) 上的螺栓 (4), 然后拆下导向楔 (3).

4

将电线束 (6) 从基础托架 (7) 上拆下.

5

将螺栓 (5) 从基础托架 (7) 上松开.

6

使用
l
测隙规确定车辆左侧和右侧全景式滑动天窗框架 (8) 和前部车顶行李架支座 (9) 之间的尺寸 (A 和 B) 并记录.

7

使用
l
遮蔽板和双面胶带保护附近漆面, 以防损坏.

p
切割时使用
l
护罩遮盖临近油漆表面.

否则会损坏油漆.

8

使用铣刀和
l

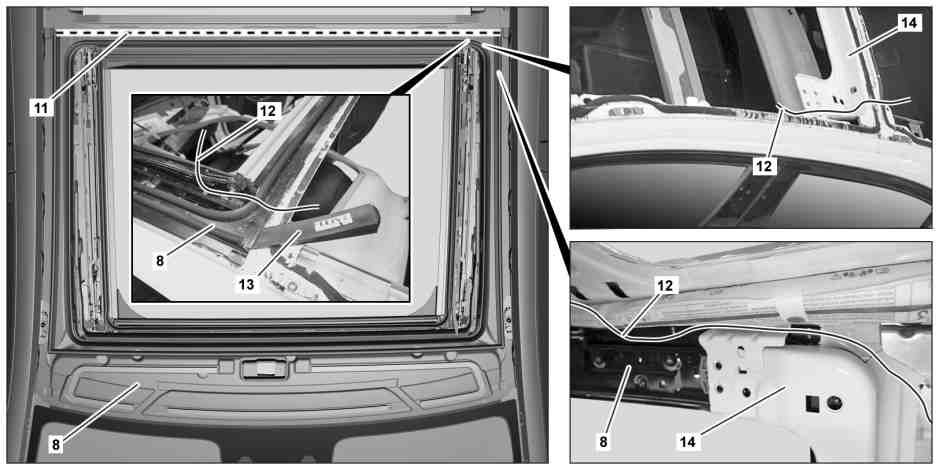

切割刀片从外侧开始切割全景式滑动天窗 (8) 上的胶珠 (11).

9

使用
l
安装楔 (13) 提起全景式滑动天窗框架 (8) 后部区域.

10

如图所示, 将切割丝 (12) 从外侧穿入全景式滑动天窗框架 (8) 和中央车顶框架 (14) 之间.

i
必须有助手协助.

11

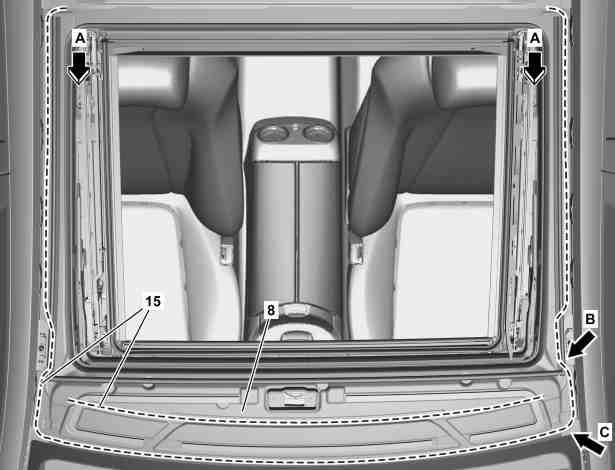

使用切割时沿箭头方向 (箭头 A) 切割侧面胶珠 (15).

12

将切割丝在区域 (B) 内从外向内穿入.

i
必须有助手协助.

13

将切割丝在区域 (C) 内穿入全景式滑动天窗框架 (8) 下面.

14

使用切割丝从左向右切割前部胶珠 (15).

p
确保全景式滑动天窗框架 (8) 的内部部件不会损坏.

否则必须更换全景式滑动天窗框架 (8).

15

拆下全景式滑动天窗框架 (8).

i
必须有助手协助.
