型号

213

带代码413 (全景式滑动车顶)

1

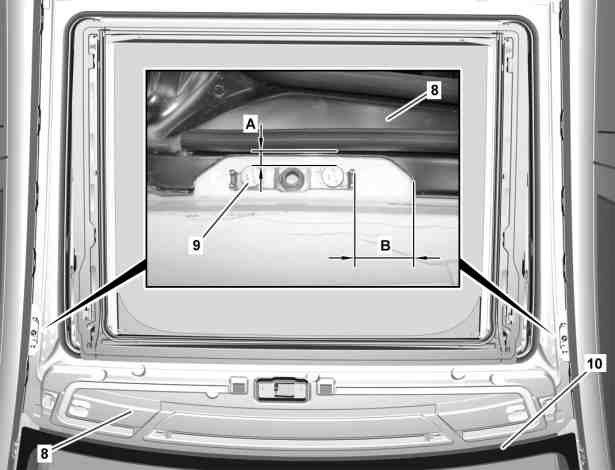

将全景式滑动天窗框架 (8) 安装在车身上.

2

按照拆卸期间确定的尺寸 (A 和 B) 使用
l
测隙规将全景式滑动天窗框架 (8) 相对于前部车顶架支座 (9) 对齐在车辆左侧和右侧.

p
粘贴全景式滑动天窗框架 (8) 后至少 10 小时内不得移动车辆.

否则, 粘合接头的强度会降低且无法确保粘合材料的粘合力.

i
注意风挡玻璃密封条 (10) 的安装位置.

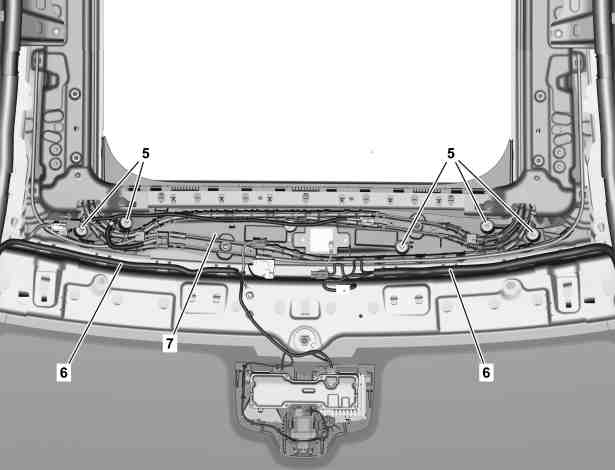

3

拧紧基础托架 (7) 上的螺栓 (5).

4

安装电线束 (6).

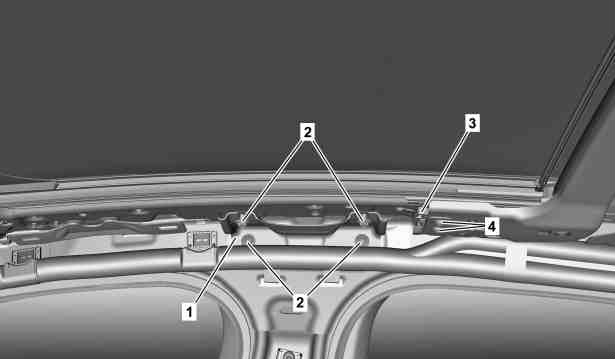

5

定位左侧和右侧导向楔 (3) 并使用螺栓 (4) 固定.

i
安装时胶珠的高度必须为 3 mm.

6

定位左侧和右侧安装台 (1) 并使用螺栓 (2) 固定.

7

粘结剂固化期间在全景式滑动天窗框架上施加适当的负荷.

p
使用沙袋等具有较大表面的重物.

否则会损坏全景式滑动天窗框架.

8

卸载负荷, 以保护遮阳帘.
