AR77.21-P-0803LWE
拆卸和安装全景式滑动天窗前部固定元件
14.11.2016

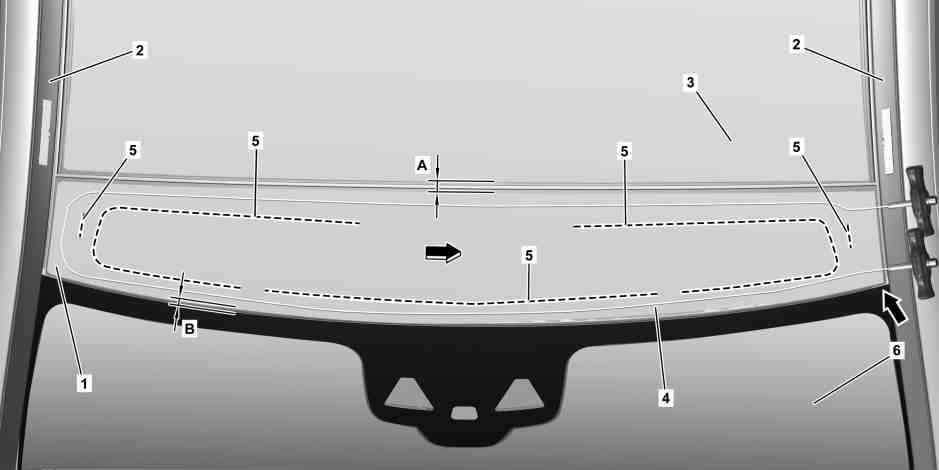

P77.21-2544-09
a
注意危险！
切割丝断裂或升温以及切割粘贴的全景天窗时飞出的碎片导致的伤害危险
戴上防割手套和防护眼镜.
AS77.21-Z-0002-01A
p
关于拆卸和安装全景天窗粘贴的元件的说明
AH77.21-P-0001-01A
1
打开驾驶员车门侧车窗
i
为防止刚刚粘贴在全景式滑动天窗上的前部固定元件 (1) 在关闭车门时被气压向外压出.
2
确定前部固定元件 (1) 和柔性玻璃元件 (3) 之间的缝隙尺寸并记录
l
千分尺
*129589032100
3
确定前部固定元件 (1) 和风挡玻璃 (6) 之间的缝隙尺寸 (B) 并记录
l
千分尺
*129589032100
5.1
拆下左右两侧的雨水槽 (2)
型号 213.0/1, 238.3
带代码413 (全景式滑动车顶)
5.2
拆下左/右车顶轨
型号 213.2
带代码413 (全景式滑动车顶)
6
向前将密封件 (箭头所示) 按压到风挡玻璃 (6) 安装并用布基胶带将其固定就位.
8
如所示在前部固定元件 (1) 之下铺设切割丝 (4).
9
沿箭头方向切割胶珠 (5)
p
此外, 用布遮盖住车身.
否则会损坏车身上的油漆.
p
使用切割丝切割之前确保使用
l
护罩保护前部固定元件 (1) 的外边缘.
否则必须更换前部固定元件 (1).
p
确保热切割丝不会损坏前部固定元件 (1) 的外边缘.
否则必须更换前部固定元件 (1).
11
准备安装前部固定元件 (1).
型号 213
带代码413 (全景式滑动车顶)
AR77.21-P-0803-02LWE
型号 238.3
带代码413 (全景式滑动车顶)
AR77.21-P-0803-02LWO
p
开始工作前, 必须准备好安装前部固定元件 (1) 所需的所有部件, 材料和工具.
否则, 可能不能保证允许的处理和接合时间.
12
准备车身折边
型号 213
带代码413 (全景式滑动车顶)
AR77.21-P-0803-03LWE
型号 238.3
带代码413 (全景式滑动车顶)
AR77.21-P-0803-03LWO
13
在前部固定元件 (1) 上涂抹粘结剂
AR77.21-P-0803-04LWE
p
在 25分钟之内涂抹粘合材料, 在接下来的 15 分钟内将前部固定的元件 (1) 放在车辆一侧的车身折边上并固定到位.
否则, 粘合接头的强度会降低且无法确保粘合材料的粘合力.
14
在助手的帮助下将前部固定元件 (1) 安装到车身上并对齐
AR77.21-P-0803-05LWE
p
粘合前部固定元件 (1) 后 10 小时后才可以驾驶车辆.
否则, 粘合接头的强度会降低且无法确保粘合材料的粘合力.
i
拆卸之前, 注意前部固定元件 (1) 相对于可拆卸零件的距离.
i
将前部固定元件 (1) 在侧车顶镶板之间居中.
16.1
拆下左右两侧的雨水槽 (2)
型号 213.0/1, 238.3
带代码413 (全景式滑动车顶)
16.2
安装左侧和右侧车顶轨
型号 213.2
带代码413 (全景式滑动车顶)
18
初次驾驶车辆前, 确保利用预制的相关胶珠固化粘合接头
p
粘合前部固定元件 (1) 后 10 小时后才可以驾驶车辆.
否则, 粘合接头的强度会降低且无法确保粘合材料的粘合力.
19
胶珠完全固化后, 将配重块从全景式滑动天窗 (1) 上拿下
p
相关胶珠完全固化前, 不要拿下配重块.
否则, 粘合接头的强度会降低且无法确保粘合材料的粘合力.
20
使用诊断系统标准化全景式滑动天窗并执行自动防夹功能的示教运行
a
型号 213
带代码413 (全景式滑动车顶)
AD00.00-P-2000-04B
a
型号 238.3
带代码413 (全景式滑动车顶)
AD00.00-P-2000-06LWO
129 589 03 21 00
千分尺
222 589 01 31 00
隔热板套件
