型号

213.0/1

带代码881 (行李箱盖遥控关闭)

1

车尾中部件镶板

5

继动杆

8

螺栓

2

隔热层

6

电气连接器

9

固定件

3

拉线

7

门锁撞栓

M14/31

行李箱盖/掀开式尾门锁止元件

4

支架

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

型号 213.0/1

带代码881 (行李箱盖遥控关闭)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e

拆卸

1

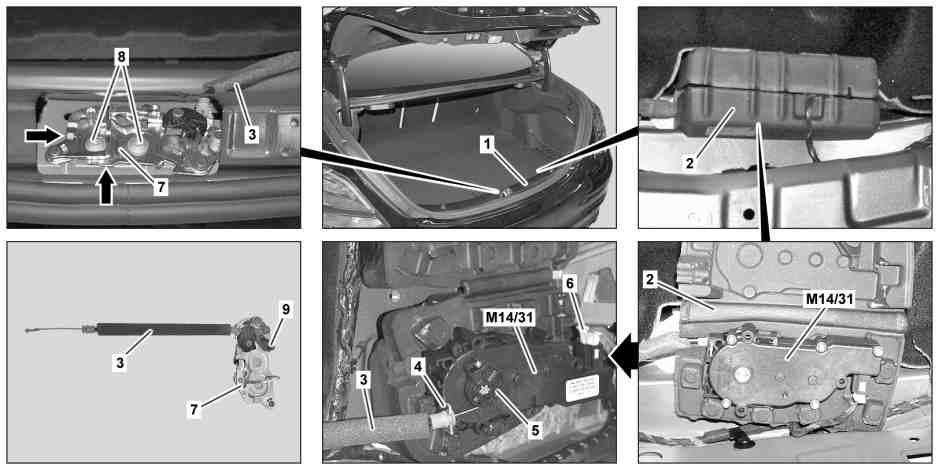

拆下车尾中部件镶板 (1)

AR68.30-P-4785LW

2

拆下隔热件 (2) 并露出行李箱盖/掀开式尾门锁止元件 (M14/31)

3

将拉线 (3) 从支架 (4) 上松开, 然后从继动杆 (5) 上脱开

4

断开电气连接器 (6) 并拆下行李箱盖/掀开式尾门锁止元件 (M14/31)

5

标记门锁撞栓 (7) 在车尾中部件的安装位置 (箭头所示)

6

松开螺栓 (8), 拆下门锁撞栓 (7) 和拉线 (3)

d

安装

7

将门锁撞栓 (7) 连同拉线 (3) 一起置于车尾中部件上并拧紧螺栓 (8)

i
遵照之前所做的标记.

8

连接电气连接器 (6)

9

将拉线 (3) 钩入继动杆 (5) 中并卡入支架 (4) 中

10

将行李箱盖/掀开式尾门锁止元件 (M14/31) 插入隔热件 (2) 中

11

关闭隔热件 (2) 并插入凹槽中

12

拆下固定件 (9)

更换门锁撞栓 (7) 时.

13

安装车尾中部镶板 (1)

AR68.30-P-4785LW
