型号

213

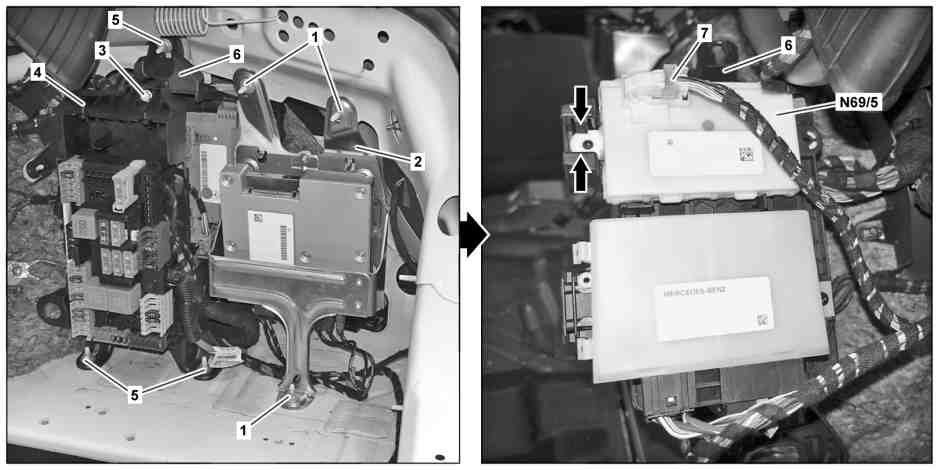

图示为装配电视调谐器/代码 (865) 的车型 213.0

1

螺母

5

螺母

2

支架

6

支架

3

螺钉

7

电气连接器

4

保险丝盒

N69/5

无钥匙启动 (KEYLESS-GO) 控制单元

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

i

有关行李箱盖打开/关闭传感装置的提示

型号 213

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

执行无钥匙启动 (KEYLESS-GO) 控制单元 (N69/5) 的试运行

更换无钥匙启动 (KEYLESS-GO) 控制单元 (N695) 时.

a

AD00.00-P-2000-04B

2.1

拆下右侧行李箱饰板

型号 213.0/1

AR68.30-P-4800LWE

2.2

拆下右侧载物舱镶板

型号 213.2

AR68.30-P-1185LWE

3

关闭点火开关, 并将遥控钥匙放置到在发射范围以外 (至少 2 米)

4

松开螺母 (1), 然后一并拆下支架 (2) 和控制单元并放到一旁

如果已安装.

i
无需分开电气连接器.

i
控制单元内安装的支架 (2) 数量可能会因车辆设备不同而变化.

5

松开螺栓 (3), 并从支架 (6) 上拆下保险丝盒 (4) 并放置到一侧

i
无需分开电气连接器.

6

松开螺母 (5), 然后一并拆下支架 (6) 和控制单元

7

断开电气连接器 (7)

8

解锁无钥匙启动 (KEYLESS-GO) 控制单元 (N69/5) (箭头所示) 并将其拆下

9

按照拆卸的相反顺序进行安装
