型号

205.0/1/2/3

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

型号

213

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

型号

253

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

更改提示

11.08.2016

维修方法已修改

操作步骤 1～3

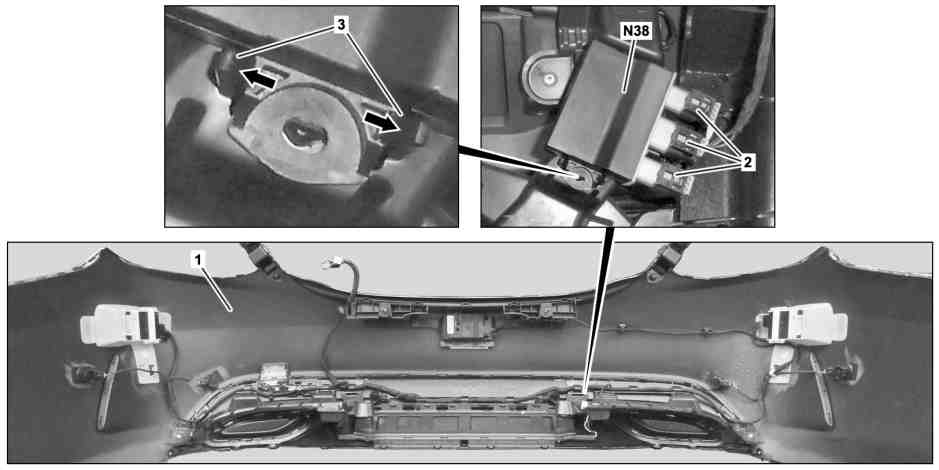

车型 205.0/1/2/3, 253, 图示为车型 205.0

1

后保险杠

3

掣子爪

2

电气连接器

N38

后部开关模块

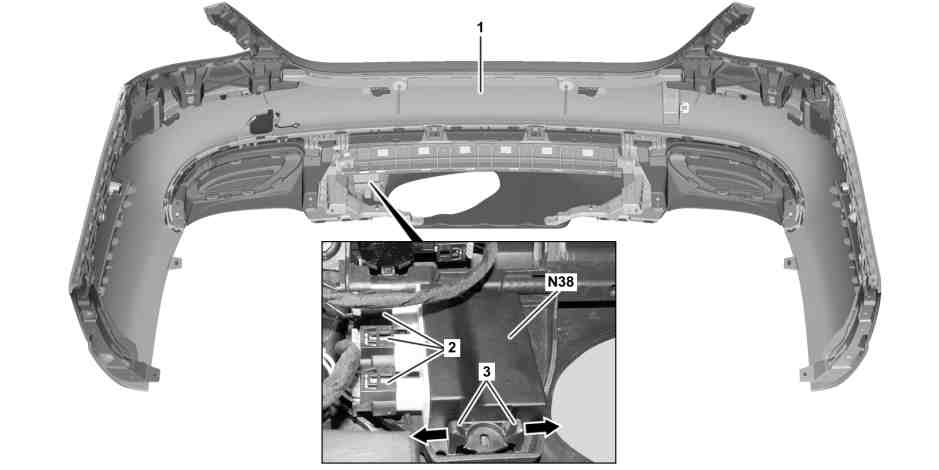

车型 213, 图示为车型 213.0

1

后保险杠

3

掣子爪

2

电气连接器

N38

后部开关模块

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

拆卸后保险杠 (1)

型号 205.0/1/2/3, 253

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

型号 205.2

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AR88.20-P-2200LWS

型号 205.0/1/3

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AR88.20-P-2200LW

型号 253

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AR88.20-P-2200LWG

1.2

伸展挂车挂钩

型号 213

带代码550 (挂车挂钩)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

2

升起车辆

型号 213

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AR00.60-P-1002LWG

3

分开掣子爪 (3) (箭头所示), 然后将后部开关模块 (N38) 从支架上松开并拆下

4

分离电气连接器 (2)

i
电气连接器 (2) 已经编码, 不能互换.

5

按照拆卸的相反顺序进行安装
