型号

213

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

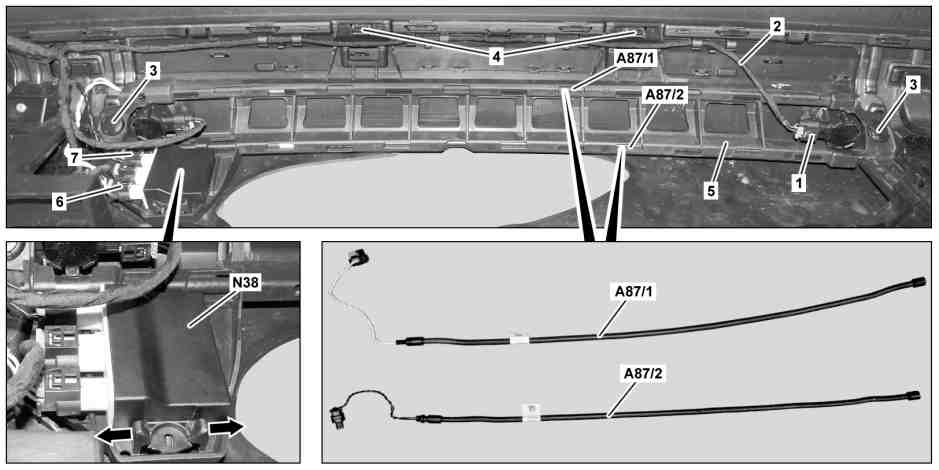

图示为车型 213.2 (Allroad 版/代码 (M035) 除外)

1

电气连接器

6

电气连接器

2

电线束

7

电气连接器

3

固定卡子

A87/1

后部开关模块上部传感器

4

掣子爪

A87/2

后部开关模块下部传感器

5

托架盘

N38

后部开关模块

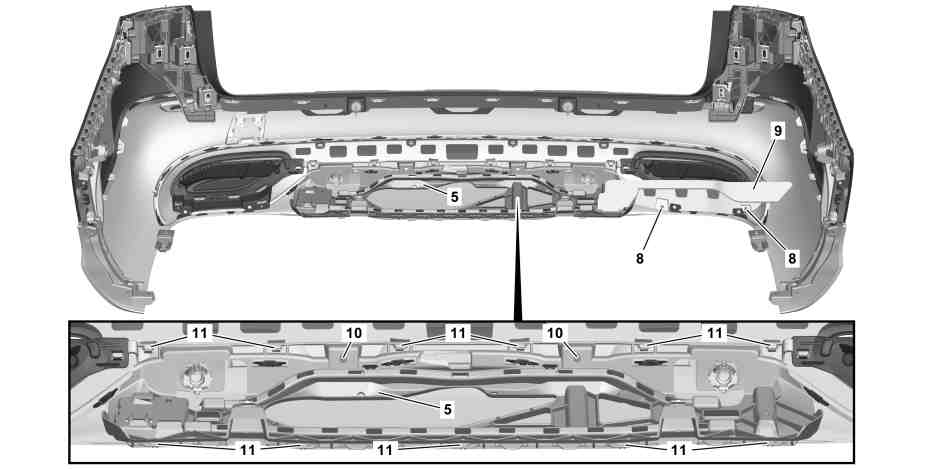

图示为车型 213.2 (Allroad 版/代码 M035)

5

托架盘

10

铆钉

8

铆钉

11

掣子

9

护盖

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下后保险杠

型号 213.0/1

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AR88.20-P-2200LW

型号 213.2

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AR88.20-P-2200LWS

2

分开掣子爪 (箭头所示), 将后部开关模块 (N38) 从支架上松开并在保持线路的情况下放到一旁

3

断开电气连接器 (1) 并露出电线束 (2)

型号 213

带代码235 (带驻车定位系统 (PARKTRONIC) 的主动式驻车辅助系统)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

4

钻除铆钉 (8) 并拆下护盖 (9)

型号 213

带代码M035 (全路况型号)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

5.1

钻除托架盘 (5) 上的铆钉, 解锁掣子爪 (4) 并从保险杠上松开托架盘 (5)

型号 213.0/1

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

5.2

松开托架盘 (5) 上的固定卡, 解锁掣子爪 (4) 并从保险杠上松开托架盘 (5)

型号 213.2

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

除了代码M035 (全路况型号)

5.3

钻除托架盘 (5) 上的铆钉, 解锁掣子 (11) 并从保险杠上松开托架盘 (5)

型号 213.2

带代码M035 (全路况型号)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

l
安装楔

*110589035900

6

断开电气连接器 (6 或 7)

7

从托架盘 (5) 上松开后部开关模块上部传感器 (A87/1) 和后部开关模块下部传感器 (A87/2), 并向下延伸

p
安装:

将后部开关模块上部传感器 (A87/1) 和后部开关模块下部传感器 (A87/2) 安装到原先的位置.

否则将不能确保系统的功能.

i
可通过白色电线束识别后部开关模块上部传感器 (A87/1).

可通过黑色电线束识别后部开关模块下部传感器 (A87/2).

8

按照拆卸的相反顺序进行安装
