型号

205

型号

213

型号

238

型号

253

型号

293

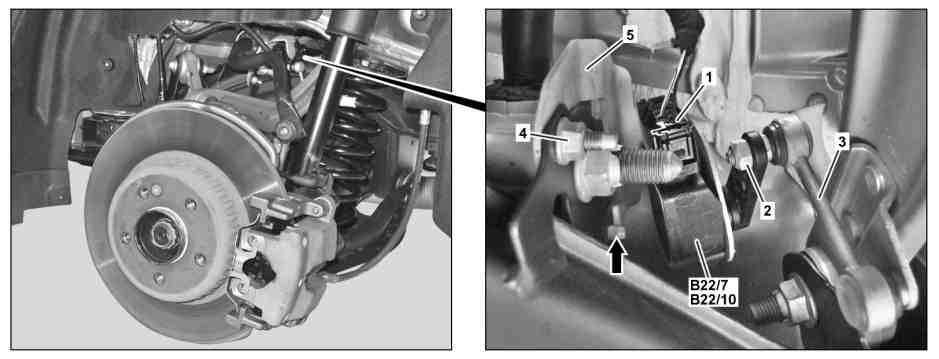

图示为车型 205 上拆下的后轮

1

电气连接器

5

支架

2

螺母

B22/7

左后水平高度感测器

3

连杆

B22/10

右后水平高度感测器

4

螺母

5

支架

6

螺栓

B22/7

左后水平高度感测器

B22/10

右后水平高度感测器

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

升起车辆。

AR00.60-P-1006A

2

断开左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10) 的电气连接器 (1)。

3

松开支架 (5) 上的电力线支座。

型号 205.386/387/486/487

型号 253

型号 293

4

松开螺母 (2) 并将连杆 (3) 从左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10) 上取下。

i
不要扭转左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10)。

i
注意安装位置。

5

松开螺母 (4)，然后将左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10) 与支架 (5) 一起拆下。

i
安装:

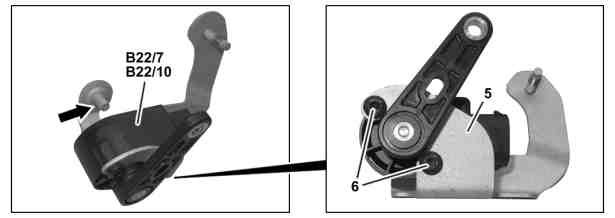

确保将支架 (5) 上的插销（箭头所示）正确安装在后轴托架的相应开口中。

6

拆下螺钉 (6)，然后将左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10) 从支架 (5) 上拆下。

更换左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10) 时。

7

按照与拆卸相反的顺序进行安装。

8

使用车辆诊断系统校准左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10)。

更换左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10) 时。

a

型号 293

AD00.00-P-2000-06FR

a

型号 205, 213, 253

AD00.00-P-2000-04B

a

型号 238

AD00.00-P-2000-06LWO

g

检验

9

检查并校正大灯调节装置。

更换左后水平高度感测器 (B22/7) 或右后水平高度感测器 (B22/10) 时。

e

型号 293

AP82.10-P-8260KA

e

型号 205, 253

AP82.10-P-8260E

e

型号 213, 238

AP82.10-P-8260J
