型号

213, 238

带代码P35 (灯光套件)

除了代码631 (静态 LED 大灯 左侧行驶)

除了代码632 (静态 LED 大灯 右侧行驶)

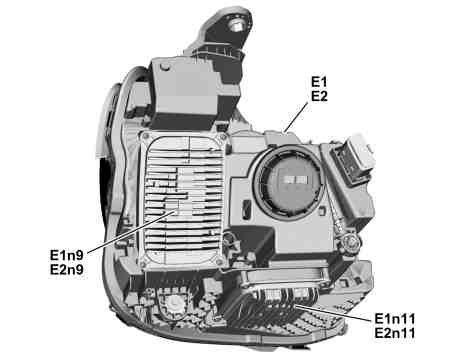

E1

左前灯组

E1n9

左侧大灯控制单元

E2

右前灯组

E2n9

右侧大灯控制单元

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行左侧大灯控制单元 (E1n9) 或右侧大灯控制单元 (E2n9) 的试运行

更换左侧大灯控制单元 (E1n9) 或右侧大灯控制单元 (E2n9) 时.

a

型号 213

带代码P35 (灯光套件)

除了代码631 (静态 LED 大灯 左侧行驶)

除了代码632 (静态 LED 大灯 右侧行驶)

AD00.00-P-2000-04B

a

型号 238

带代码P35 (灯光套件)

除了代码631 (静态 LED 大灯 左侧行驶)

除了代码632 (静态 LED 大灯 右侧行驶)

AD00.00-P-2000-06LWO

2

关闭点火开关, 并将遥控钥匙存放在发射范围之外 (至少 2  米)

3

拆下翼子板内衬板左前构件或翼子板内衬板右前构件

AR88.10-P-1300LWE

4

将螺钉/螺栓从左侧大灯控制单元 (E1n9) 或右侧大灯控制单元 (E2n9) 上拆下

5

拉出左侧大灯控制单元 (E1n9) 或右侧大灯控制单元 (E2n9), 直至可以操作电气连接器

i
安装:
确保正确安装密封垫片.

6

松开电气连接器并拆下左侧大灯控制单元 (E1n9) 或右侧大灯控制单元 (E2n9)

7

按照拆卸的相反顺序进行安装
