型号

205, 213, 253, 293

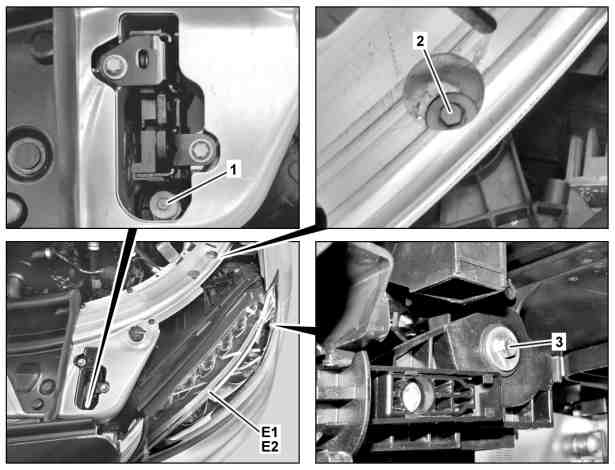

图示为车型 205 的车辆左侧

1

螺钉

2

螺钉

3

螺钉

E1

左前灯组

E2

右前灯组

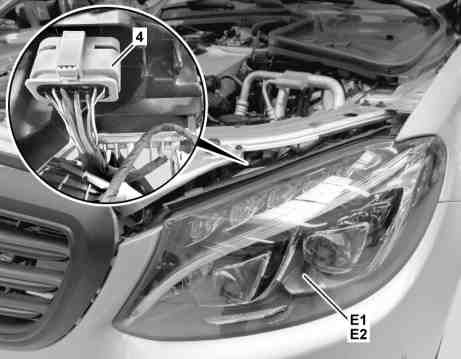

图示为车型 205 的车辆左侧

4

电气连接器

E1

左前灯组

E2

右前灯组

专业提示
severity=N

关于灯组损坏的说明

AH82.10-P-0002-00LW

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e

拆卸

1

使用诊断系统执行左前灯组 (E1) 或右前灯组 (E2) 的首次启动。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

a

型号 293

AD00.00-P-2000-06FR

a

型号 205, 213, 253

带代码631 (静态 LED 大灯 左侧行驶)

型号 205, 213, 253

带代码632 (静态 LED 大灯 右侧行驶)

型号 205, 253

带代码640 (高性能 LED)

型号 205, 253

带代码641 (左驾驶型动态 LED 大灯)

型号 205, 253

带代码642 (右驾驶型动态 LED 大灯)

型号 213

带代码P35 (灯光套件)

AD00.00-P-2000-04B

2

关闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。

3.1

松开左前灯组 (E1) 或右前灯组 (E2) 区域中的保险杠。

拆卸左前灯组 (E1) 或右前灯组 (E2) 时。

型号 205, 253, 293

AR88.20-P-2000LW

型号 213

AR88.20-P-2000LWE

3.2

拆下前保险杠。

拆卸左前灯组 (E1) 和右前灯组 (E2) 时。

型号 205, 253, 293

AR88.20-P-2000LW

型号 213

AR88.20-P-2000LWE

4

拆下螺钉（1、2、3）。

5

使用胶带遮盖翼子板区域中的左前灯组 (E1) 或右前灯组 (E2)。

如果没有安装新的左前灯组 (E1) 或右前灯组 (E2)。

6

将左前灯组 (E1) 或右前灯组 (E2) 拆下一段足够长的距离，从而能够接取电气连接器 (4)。

7

将电气连接器 (4) 从左前灯组 (E1) 或右前灯组 (E2) 上断开。

8

拆下左前灯组 (E1) 或右前灯组 (E2)。

9

拆下前部灯组 LED 模块。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

型号 293

AR82.10-P-4656EQ

型号 205, 253

带代码631 (静态 LED 大灯 左侧行驶)

型号 205, 253

带代码632 (静态 LED 大灯 右侧行驶)

型号 205, 253

带代码640 (高性能 LED)

型号 205, 253

带代码641 (左驾驶型动态 LED 大灯)

型号 205, 253

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4656LW

10

拆下 LED 车外照明系统的前部促动模块。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

型号 205

带代码640 (高性能 LED)

型号 205

带代码641 (左驾驶型动态 LED 大灯)

型号 205

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4650LW

型号 253

带代码640 (高性能 LED)

型号 253

带代码641 (左驾驶型动态 LED 大灯)

型号 253

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4650LWG

11

拆下大灯控制单元。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

型号 205

带代码631 (静态 LED 大灯 左侧行驶)

型号 205

带代码632 (静态 LED 大灯 右侧行驶)

型号 205

带代码640 (高性能 LED)

型号 205

带代码641 (左驾驶型动态 LED 大灯)

型号 205

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4660LW

型号 213

带代码P35 (灯光套件)

除了代码631 (静态 LED 大灯 左侧行驶)

除了代码632 (静态 LED 大灯 右侧行驶)

AR82.10-P-4660LWE

型号 213

带代码631 (静态 LED 大灯 左侧行驶)

除了代码P35 (灯光套件)

型号 213

带代码632 (静态 LED 大灯 右侧行驶)

除了代码P35 (灯光套件)

AR82.10-P-4660LWF

型号 253

带代码631 (静态 LED 大灯 左侧行驶)

型号 253

带代码632 (静态 LED 大灯 右侧行驶)

型号 253

带代码640 (高性能 LED)

型号 253

带代码641 (左驾驶型动态 LED 大灯)

型号 253

带代码642 (右驾驶型动态 LED 大灯)

型号 293

AR82.10-P-4660LWG

12

拆下前部 LED 矩阵灯组控制单元。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

型号 213

带代码P35 (灯光套件)

AR82.10-P-2025LWE

d

安装

13

安装前部 LED 矩阵灯组控制单元。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

型号 213

带代码P35 (灯光套件)

AR82.10-P-2025LWE

14

安装大灯控制单元。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

型号 205

带代码631 (静态 LED 大灯 左侧行驶)

型号 205

带代码632 (静态 LED 大灯 右侧行驶)

型号 205

带代码640 (高性能 LED)

型号 205

带代码641 (左驾驶型动态 LED 大灯)

型号 205

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4660LW

型号 213

带代码P35 (灯光套件)

除了代码631 (静态 LED 大灯 左侧行驶)

除了代码632 (静态 LED 大灯 右侧行驶)

AR82.10-P-4660LWE

型号 213

带代码631 (静态 LED 大灯 左侧行驶)

除了代码P35 (灯光套件)

型号 213

带代码632 (静态 LED 大灯 右侧行驶)

除了代码P35 (灯光套件)

AR82.10-P-4660LWF

型号 253

带代码631 (静态 LED 大灯 左侧行驶)

型号 253

带代码632 (静态 LED 大灯 右侧行驶)

型号 253

带代码640 (高性能 LED)

型号 253

带代码641 (左驾驶型动态 LED 大灯)

型号 253

带代码642 (右驾驶型动态 LED 大灯)

型号 293

AR82.10-P-4660LWG

15

安装 LED 车外照明系统的前部促动模块。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

型号 205

带代码640 (高性能 LED)

型号 205

带代码641 (左驾驶型动态 LED 大灯)

型号 205

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4650LW

型号 253

带代码640 (高性能 LED)

型号 253

带代码641 (左驾驶型动态 LED 大灯)

型号 253

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4650LWG

16

安装前部灯组 LED 模块。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

型号 293

AR82.10-P-4656EQ

型号 205, 253

带代码631 (静态 LED 大灯 左侧行驶)

型号 205, 253

带代码632 (静态 LED 大灯 右侧行驶)

型号 205, 253

带代码640 (高性能 LED)

型号 205, 253

带代码641 (左驾驶型动态 LED 大灯)

型号 205, 253

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4656LW

17

使用胶带遮盖翼子板区域中的新左前灯组 (E1) 或右前灯组 (E2)。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

18

为左前灯组 (E1) 或右前灯组 (E2) 的上电气连接器 (4) 建立触点。

19

插入左前灯组 (E1) 或右前灯组 (E2)。

20

拧入螺钉（1、2、3），然后用手轻轻拧紧。

21.1

安装前保险杠。

安装左前灯组 (E1) 和右前灯组 (E2) 时。

型号 205, 253, 293

AR88.20-P-2000LW

型号 213

AR88.20-P-2000LWE

21.2

将保险杆固定在左前灯组 (E1) 或右前灯组 (E2) 区域中。

安装左前灯组 (E1) 或右前灯组 (E2) 时。

型号 205, 253, 293

AR88.20-P-2000LW

型号 213

AR88.20-P-2000LWE

22

打开左前或右前翼子板内衬中的检修盖。

23

对齐左前灯组 (E1) 或右前灯组 (E2)，然后拧紧螺钉（1、2、3）。

24

关闭左前或右前翼子板内衬中的检修盖。

25

撕下左前灯组 (E1) 或右前灯组 (E2) 上的胶带。

26

使用诊断系统执行左前灯组 (E1) 或右前灯组 (E2) 的首次启动。

更换左前灯组 (E1) 或右前灯组 (E2) 时。

a

型号 205, 213, 253

带代码631 (静态 LED 大灯 左侧行驶)

型号 205, 213, 253

带代码632 (静态 LED 大灯 右侧行驶)

型号 205, 253

带代码640 (高性能 LED)

型号 205, 253

带代码641 (左驾驶型动态 LED 大灯)

型号 205, 253

带代码642 (发光二极管 (LED) 智能照明系统)

型号 213

带代码P35 (灯光套件)

AD00.00-P-2000-04B

a

型号 293

AD00.00-P-2000-06FR

i
记录左前灯组 (E1) 或右前灯组 (E2) 上的矩阵代码。

g

检验

27

检查并校正大灯调节装置。

e

型号 293

AP82.10-P-8260KA

e

型号 205, 253

AP82.10-P-8260E

e

型号 213

AP82.10-P-8260J
