型号

213.0/1

始自2021年款

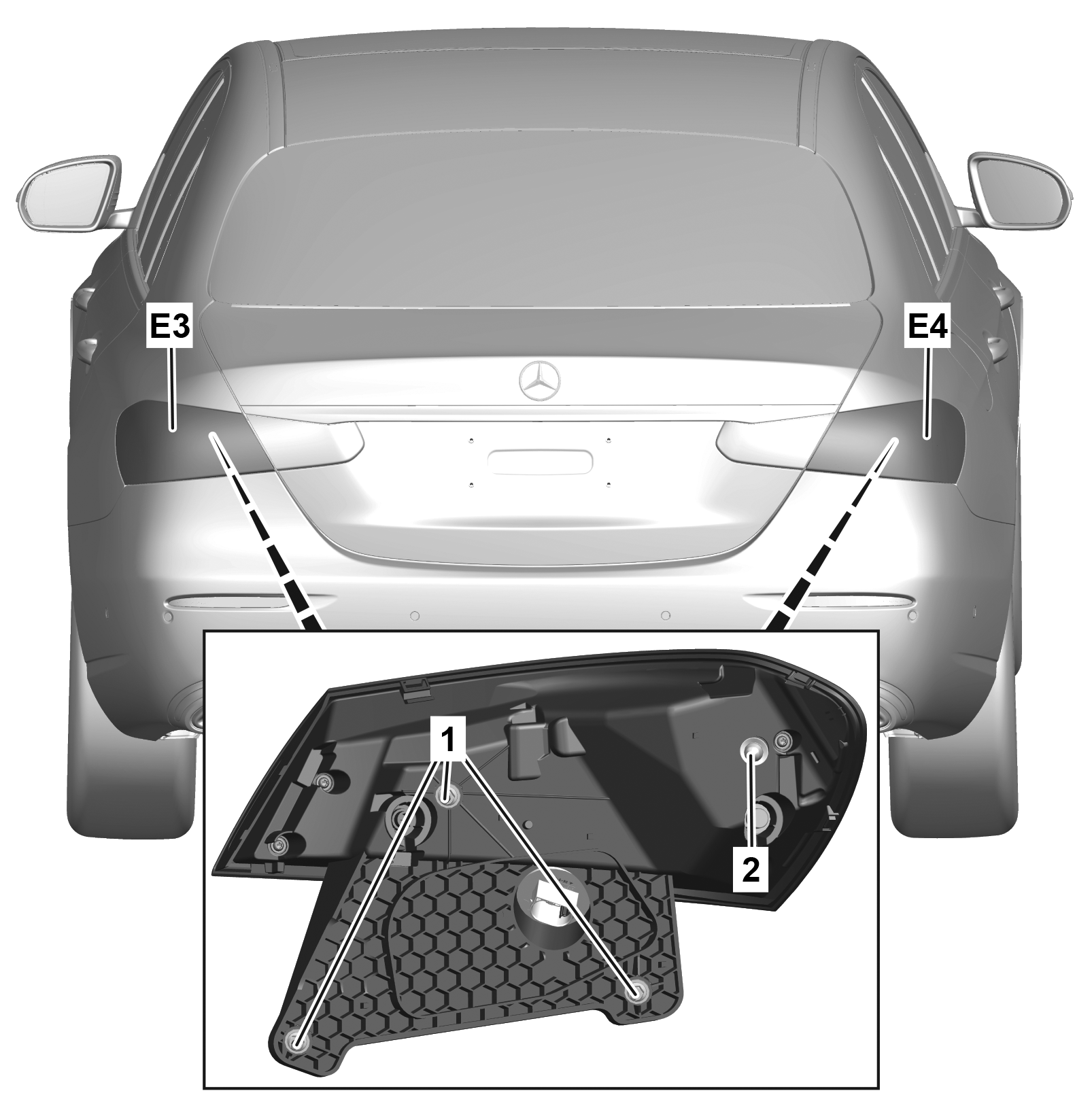

图示为车型 213.0

1

螺母

2

销钉

E3

左尾灯单元

E4

右尾灯单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。

2.1

拆除行李箱中左侧或右侧侧面饰件，直至可以接近螺母 (1) 。

型号 213.0/1

始自2021年款

除了代码811 (高端音响系统)

AR68.30-P-4800LWE

i
安装:
确保护边正确定位。

2.2

拆下重低音扬声器。

型号 213.0/1

始自2021年款

带代码811 (高端音响系统)

拆卸左尾灯单元 (E3) 时。

AR82.62-P-7841LWE

3

从左尾灯单元 (E3) 或右尾灯单元 (E4) 处松开并断开电气连接器。

4

拆下螺母 (1)。

5

拆下左尾灯单元 (E3) 或右尾灯单元 (E4)。

i
安装:
确保销钉 (2) 正确定位。

6

按照与拆卸相反的顺序进行安装。
