型号

205, 213, 238, 253, 293

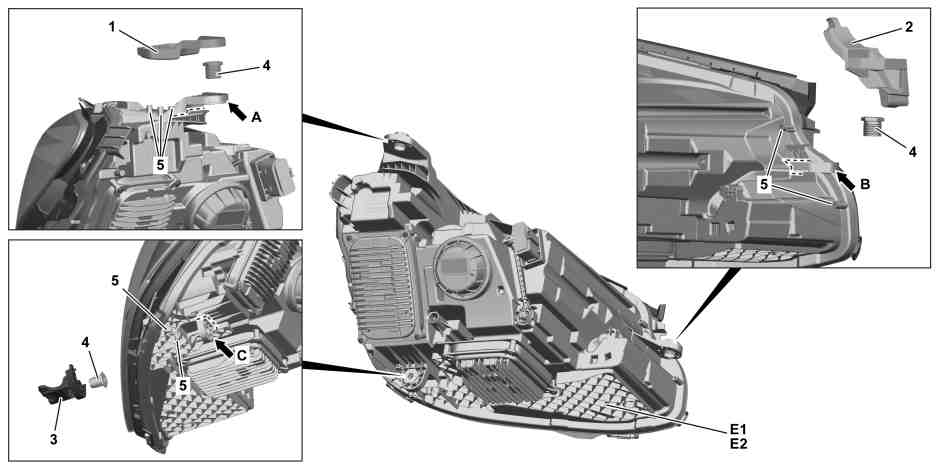

图示为车型 205

1

修理支架（顶部）

4

调节螺钉

E1

左前部灯组

2

修理支架（内部）

5

支撑

E2

右前部照明

3

修理支架（底部）

e

拆卸

1

拆下前部灯组（E1、E2）。

型号 238

AR82.10-P-4733LWO

型号 205, 213, 253, 293

AR82.10-P-4730LW

2.1

将已损坏支架（箭头 A、B、C）的后部残留部分切掉，直到相应的修理支架（1、2、3）可以进行安装。

如果尚未安装修理支架（1、2、3）。

i
型号 253

内部支架（如箭头 B 所示）无法更换。

2.2

拧下受损修理支架（1、2、3）上的螺钉，然后拆下相应的修理支架（1、2、3）。

如果已经安装修理支架（1、2、3）。

3

对前部灯组（E1、E2）的维修区域进行清洁和去毛刺。

g

检验

4

检查前部灯组（E1、E2）是否存在损坏迹象。

如果前部灯组（E1、E2）的安装座或外壳损坏，

↓

更换前部灯组（E1、E2）。

d

安装

5.1

按照已损坏支架（如箭头 A、B、C 所示）的调节螺钉 (4)，将新修理支架（1、2、3）的调节螺钉 (4) 对齐。

如果尚未安装修理支架（1、2、3）。

5.2

按照已损坏支架（1、2、3）的调节螺钉 (4)，将新修理支架（1、2、3）的调节螺钉 (4) 对齐。

如果已经安装修理支架（1、2、3）。

6

将修理支架（1、2、3）放置到前部灯组（E1、E2）上，然后固定到相应的安装座 (5) 上。

7

安装前部灯组（E1、E2）。

型号 238

AR82.10-P-4733LWO

型号 205, 213, 253, 293

AR82.10-P-4730LW
