型号

213, 238

带代码631 (静态 LED 大灯 左侧行驶)

型号

213, 238

带代码632 (静态 LED 大灯 右侧行驶)

型号

213, 238

带代码P35 (灯光套件)

型号

253

带代码640 (高性能 LED)

型号

253

带代码641 (左驾驶型动态 LED 大灯)

型号

253

带代码642 (右驾驶型动态 LED 大灯)

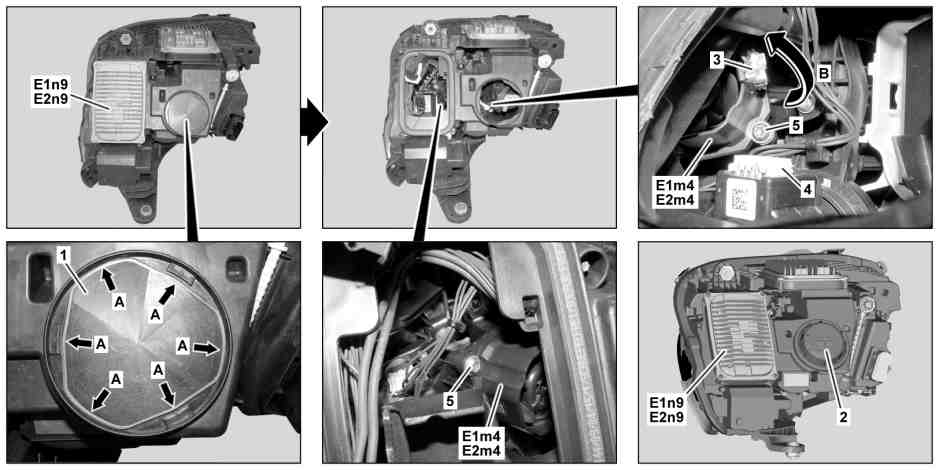

图示为车型 213，装配动态 LED 大灯，左舵驾驶/代码 (631)

1

外壳

2

盖

E1m4

左前灯组风扇电机 1

3

电气连接器

E2m4

右前灯组风扇电机 1

4

电气连接器

E1n9

左侧大灯控制单元

5

螺钉

E2n9

右侧大灯控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e

拆卸

1

拆下前部灯组。

型号 213

带代码631 (静态 LED 大灯 左侧行驶)

型号 213

带代码632 (静态 LED 大灯 右侧行驶)

型号 213

带代码P35 (灯光套件)

型号 253

带代码640 (高性能 LED)

型号 253

带代码641 (左驾驶型动态 LED 大灯)

型号 253

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4730LW

型号 238

带代码631 (静态 LED 大灯 左侧行驶)

型号 238

带代码632 (静态 LED 大灯 右侧行驶)

型号 238

带代码P35 (灯光套件)

AR82.10-P-4733LWO

2.1

拆下左侧大灯控制单元 (E1n9) 或右侧大灯控制单元 (E2n9)。

型号 213, 238

带代码631 (静态 LED 大灯 左侧行驶)

型号 213, 238

带代码632 (静态 LED 大灯 右侧行驶)

型号 213, 238

带代码P35 (灯光套件)

型号 213, 238

带代码631 (静态 LED 大灯 左侧行驶)

除了代码P35 (灯光套件)

型号 213, 238

带代码632 (静态 LED 大灯 右侧行驶)

除了代码P35 (灯光套件)

AR82.10-P-4660LWF

型号 213, 238

带代码P35 (灯光套件)

除了代码631 (静态 LED 大灯 左侧行驶)

除了代码632 (静态 LED 大灯 右侧行驶)

AR82.10-P-4660LWE

2.2

拆下行车灯的驱动模块。

型号 253

带代码640 (高性能 LED)

型号 253

带代码641 (左驾驶型动态 LED 大灯)

型号 253

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4650LWG

a
小心
severity=C

皮肤和眼睛的
烧伤
风险
、加工塑料时吸入蒸汽造成的
中毒
风险

戴上防护手套和防护眼镜. 确保工作场所通风良好.

AS00.00-Z-0001-02A

3.1

使用热切刀沿压花 (箭头 A 所示) 切开灯组的外壳 (1)。

如果没有安装盖 (2)。

A

000 588 03 84 00 热封刀

WS82.00-P-0026B

p

小心地切开外壳 (1)。

否则，外壳 (1) 内的部件就可能受损。

3.2

逆时针转动盖 (2) 并拆下。

如果安装有封盖 (2)。

4

将电气连接器 (3) 与左前灯组风扇马达 1 (E2m4) 或右前灯组风扇马达 1 (E1m4) 断开。

5

断开电气连接器 (4) 并露出线束。

6

拆下螺钉（5）并从外壳（1）（箭头 B）引出右前灯单元风扇电机 1（E2m4）或左前灯单元风扇电机 1（E1m4）。

d

安装

7

插入左前灯组风扇马达 1 (E2m4) 或右前灯组风扇马达 1（E1m4）到壳体（1）中, 然后用螺钉 (5) 固定。

8

将电气连接器 (3) 与左前灯组风扇马达 1 (E2m4) 或右前灯组风扇马达 1 (E1m4) 连接。

9

连接电气连接器 (4) 并铺设线束。

10

将护盖 (2) 放置在外壳 (1) 上并通过顺时针转动来锁止。

11.1

安装左侧大灯控制单元 (E1n9) 或右侧大灯控制单元 (E2n9)。

型号 213, 238

带代码631 (静态 LED 大灯 左侧行驶)

型号 213, 238

带代码632 (静态 LED 大灯 右侧行驶)

型号 213, 238

带代码P35 (灯光套件)

型号 213, 238

带代码P35 (灯光套件)

除了代码631 (静态 LED 大灯 左侧行驶)

除了代码632 (静态 LED 大灯 右侧行驶)

AR82.10-P-4660LWE

型号 213, 238

带代码631 (静态 LED 大灯 左侧行驶)

除了代码P35 (灯光套件)

型号 213, 238

带代码632 (静态 LED 大灯 右侧行驶)

除了代码P35 (灯光套件)

AR82.10-P-4660LWF

11.2

安装行车灯促动模块。

型号 253

带代码640 (高性能 LED)

型号 253

带代码641 (左驾驶型动态 LED 大灯)

型号 253

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4650LWG

12

安装前部灯组。

型号 213

带代码631 (静态 LED 大灯 左侧行驶)

型号 213

带代码632 (静态 LED 大灯 右侧行驶)

型号 213

带代码P35 (灯光套件)

型号 253

带代码640 (高性能 LED)

型号 253

带代码641 (左驾驶型动态 LED 大灯)

型号 253

带代码642 (右驾驶型动态 LED 大灯)

AR82.10-P-4730LW

型号 238

带代码631 (静态 LED 大灯 左侧行驶)

型号 238

带代码632 (静态 LED 大灯 右侧行驶)

型号 238

带代码P35 (灯光套件)

AR82.10-P-4733LWO
