型号

213.0/1

始自2021年款

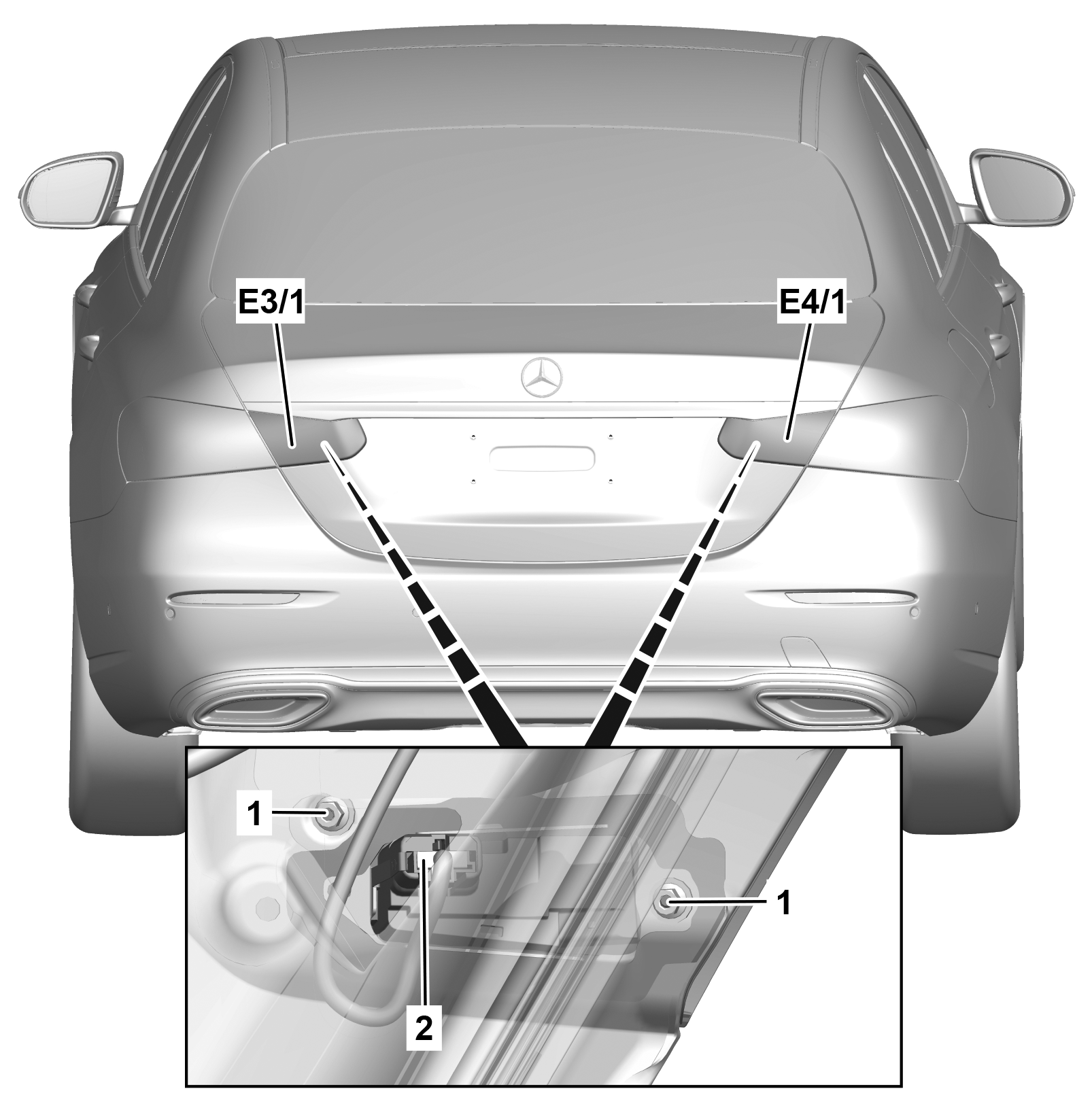

图示为车型 213.0

1

螺母

2

电气连接器

E3/1

内部左后灯组

E4/1

内部右后灯组

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

拆下行李箱盖饰板。

AR68.30-P-8151LWE

2

拆下螺母 (1)。

3

拆下左后灯组 (E3/1) 或右后灯组 (E4/1)，直至可以接触到电气连接器 (2)。

p

不要挤压或扭结电线或使其受到张力。

否则会损坏电线。

4

松开并断开内部左后灯组 (E3/1) 或内部右后灯组 (E4/1) 的电气连接器 (2)。

5

按照与拆卸相反的顺序进行安装。
