型号

213.1

更改提示

03.03.2020

拆下夹具 (2)。

操作步骤 4。

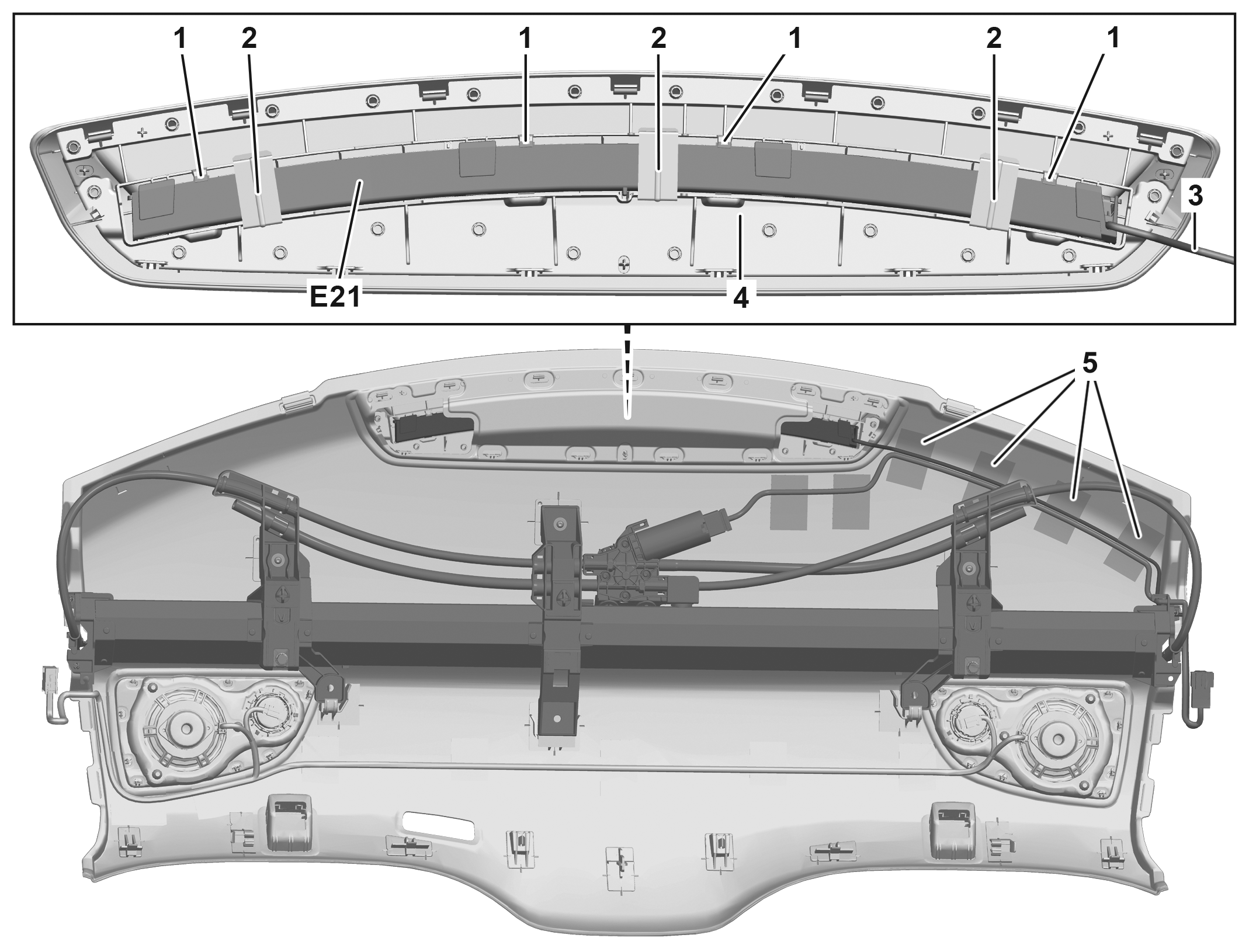

图示车型 213.1，装配后车窗电动遮阳帘/代码 540 和高级音响系统/代码 811

1

掣子爪

2

夹具

3

电线束

4

支架

5

胶带

E21

中央制动灯

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下后搁板。

AR68.30-P-4581LWV

2

露出电线束 (3)。

i
安装:
更换胶带 (5)。

i
注意铺设方式。

将电线束 (3) 铺设到超过后搁板边缘约  26 cm。

3

松开支架 (4) 的掣子爪，然后将支架 (4) 连同中央制动灯 (E21) 一起拆下。

4

拆下夹具 (2)。

更换中央制动灯(E21) 时。

5

松开掣子爪 (1) 并拆下中央制动灯 (E21)。

更换中央制动灯(E21) 时。

6

按照与拆卸相反的顺序进行安装。
