型号

213, 238

带代码877 (环境照明灯)

型号

213, 238

带代码891 (高级环境照明灯)

图示为车型 213，装配变速箱 725

1

螺母

10

螺母

2

脚凳

11

支架

3

螺母

C8

驻车止动爪电容器

5

电线

F32/4

车内预熔保险丝盒

6

电气连接器

N127

传动系统控制单元

8

电气连接器

图示为车型 213，装配变速箱 725

11

支架

12

电气连接器

13

螺母

N162

环境照明灯控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关，并将遥控钥匙存放在传输范围之外（至少 2 m）。

2

拆下前排乘客侧仪表板的底部饰板。

AR68.10-P-1502LWE

3

将前排乘客侧前面的地板覆盖层拆除。

AR68.20-P-2065LWE

4

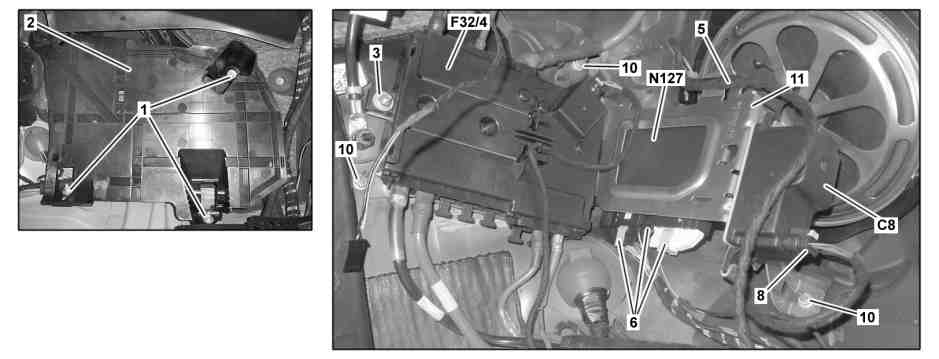

松开螺母 (1) 并拆下脚凳 (2)。

5

松开螺母 (3)，将车内预熔保险丝盒 (F32/4) 连同所连接的电线一起放到一旁。

6

将电线 (5) 从支架 (11) 上松开。

7

从传动系统控制单元 (N127) 上断开电气连接器 (6)。

8

断开电动连接器 (8) 与驻车止动爪电容器 (C8) 的连接。

型号 213, 238 带变速箱725

带代码877 (环境照明灯)

型号 213, 238 带变速箱725

带代码891 (高级环境照明灯)

9

拧下螺母 (10) 并将带有控制单元的支架 (11) 放入脚部位置。

10

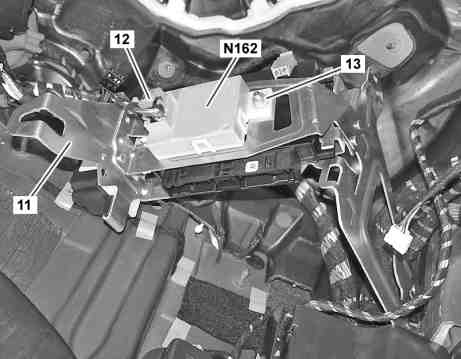

从环境氛围照明系统控制单元 (N162) 上断开电气连接器 (12)。

11

松开螺母 (13) 并拆下环境照明灯控制单元 (N162)。

12

按照与拆卸相反的顺序进行安装。
