型号

213

带代码965 (出租车/出租汽车 - 电气预安装)

1

螺栓

5

支架

2

螺母

6

螺母

3

支架

7

螺钉

4

螺母

8

支架

4

螺母

8

支架

5

支架

9

电气连接器

6

螺母

N26/9

特种车辆多功能控制模组控制单元

7

螺钉

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

型号 213

带代码965 (出租车/出租汽车 - 电气预安装)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

执行专用车辆多功能控制单元 (N26/9) 的试运行

更换专用车辆多功能控制单元 (N26/9) 时.

a

AD00.00-P-2000-04B

2

关闭点火开关, 并将遥控钥匙存放在发射范围之外 (至少 2  米)

3.1

拆下左侧行李舱内衬

型号 213.0/1

带代码965 (出租车/出租汽车 - 电气预安装)

AR68.30-P-4800LWE

3.2

拆下左侧载物舱内衬

型号 213.2

带代码965 (出租车/出租汽车 - 电气预安装)

AR68.30-P-1185LWE

4

将重低音从行李箱上拆下

型号 213.0/1

带代码811 (高端音响系统)

带代码965 (出租车/出租汽车 - 电气预安装)

AR82.62-P-7841LWE

5

拆下螺栓 (1)

型号 213.0/1

带代码811 (高端音响系统)

带代码965 (出租车/出租汽车 - 电气预安装)

型号 213

带代码810 (高级音响系统)

带代码965 (出租车/出租汽车 - 电气预安装)

6

松开螺母 (2), 拆下支架 (3) 和音响系统控制单元并在保持电线连接的情况下放到一旁

型号 213.0/1

带代码811 (高端音响系统)

带代码965 (出租车/出租汽车 - 电气预安装)

型号 213

带代码810 (高级音响系统)

带代码965 (出租车/出租汽车 - 电气预安装)

7

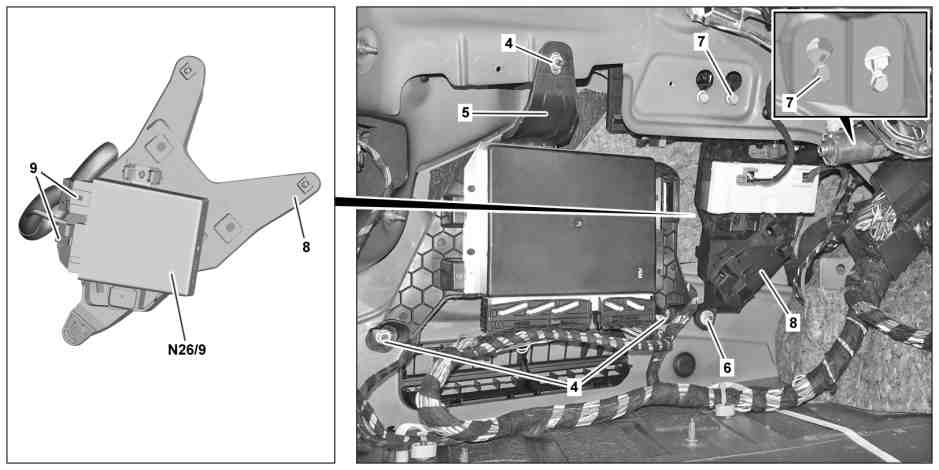

松开螺母 (4), 拆下支架 (5) 和控制单元并在保持电线连接的情况下放到一旁

型号 213

带代码459 (带可调式减震装置的钢制悬挂系统)

带代码965 (出租车/出租汽车 - 电气预安装)

型号 213

带代码489 (AIRMATIC)

带代码965 (出租车/出租汽车 - 电气预安装)

8

拧开螺母 (6)

9

松开螺钉/螺栓 (7), 拆下支架 (8) 和专用车辆多功能控制单元 (N26/9) 并放到一旁

10

断开电气连接器 (9)

11

将专用车辆多功能控制单元 (N26/9) 从支架 (8) 上拆下

12

按照拆卸的相反顺序进行安装
