AR82.30-P-6000-01LW
检查雨刮器臂
a
警告
severity=W
当四肢卡在风挡玻璃雨刮器机构中时,有夹伤和压伤的
风险
,极端的情况下甚至可能被切断。
对风挡玻璃雨刮器机构进行作业时, 务必要关闭点火开关并将遥控钥匙放在发射范围之外 (至少 2 m).
AS82.30-Z-0001-01A
关于雨刮器臂调节的说明
AH82.30-P-0001-01A
型号
205
型号
213
型号
238
型号
253, 293
雨刮器臂的测试值和调整值
号码
名称
型号 205
型号 213
BE82.30-P-1001-01M
驾驶员侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-2,1...-6,1
-2,1...-6,1
右舵驾驶车辆
∡°
+2,1...+ 6,1
+2,1...+ 6,1
雨刮器臂的测试值和调整值
号码
名称
型号 238
型号 253
BE82.30-P-1001-01M
驾驶员侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-0,5...-4,5
-1,2...-5,2
右舵驾驶车辆
∡°
+0,5...+4,5
+1,2...+5,2
雨刮器臂的测试值和调整值
号码
名称
型号 293
BE82.30-P-1001-01M
驾驶员侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-1,2...-5,2
右舵驾驶车辆
∡°
+1,2...+5,2
雨刮器臂的测试值和调整值
号码
名称
型号 205
型号 213
BE82.30-P-1002-01M
乘客侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-2,1...-6,1
-2,1...-6,1
右舵驾驶车辆
∡°
+2,1...+ 6,1
+2,1...+ 6,1
雨刮器臂的测试值和调整值
号码
名称
型号 238
型号 253
BE82.30-P-1002-01M
乘客侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-0,8...-4,8
-1,8...-5,8
右舵驾驶车辆
∡°
+0,8...+4,8
+1,8...+5,8
雨刮器臂的测试值和调整值
号码
名称
型号 293
BE82.30-P-1002-01M
乘客侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-1,8...-5,8
右舵驾驶车辆
∡°
+1,8...+5,8
雨刮器臂的测试值和调整值
号码
名称
型号 205
型号 213
BE82.30-P-1003-01M
驾驶员侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+3,5...+ 7,5
+3,5...+ 7,5
右舵驾驶车辆
∡°
-3,5...-7,5
-3,5...-7,5
雨刮器臂的测试值和调整值
号码
名称
型号 238
型号 253
BE82.30-P-1003-01M
驾驶员侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+2,1...+6,1
+3,4...+7,4
右舵驾驶车辆
∡°
-2,1...-6,1
-3,4...-7,4
雨刮器臂的测试值和调整值
号码
名称
型号 293
BE82.30-P-1003-01M
驾驶员侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+3,4...+7,4
右舵驾驶车辆
∡°
-3,4...-7,4
雨刮器臂的测试值和调整值
号码
名称
型号 205
型号 213
BE82.30-P-1004-01M
乘客侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+3,1...+7,1
+3,1...+7,1
右舵驾驶车辆
∡°
-3,1...-7,1
-3,1...-7,1
雨刮器臂的测试值和调整值
号码
名称
型号 238
型号 253
BE82.30-P-1004-01M
乘客侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+1,3...+5,3
+3,0...+7,0
右舵驾驶车辆
∡°
-1,3...-5,3
-3,0...-7,0
雨刮器臂的测试值和调整值
号码
名称
型号 293
BE82.30-P-1004-01M
乘客侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+3,0...+7,0
右舵驾驶车辆
∡°
-3,0...-7,0
231 589 00 21 00
适配器
205 589 00 21 00
适配器
211 589 02 21 00
调整工具组件
P82.30-3179-08

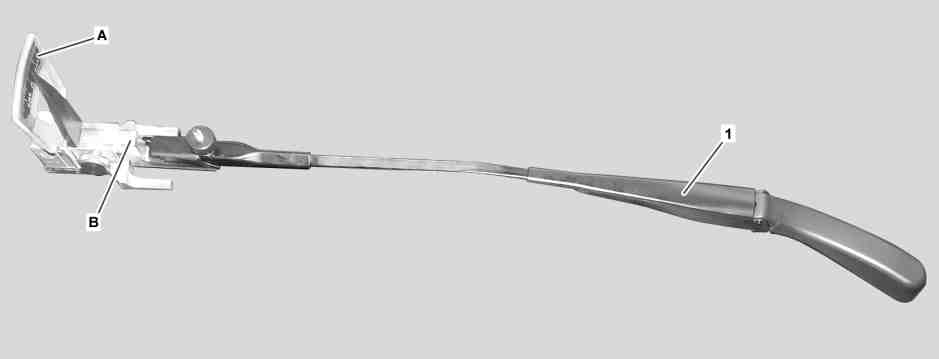

图示为车型 205 驾驶员侧的雨刮器臂 (1)
i
使用以下专用工具：
l
调节工具箱 (211 589 02 21 00) 中的
l
角规 (A)
型号 205, 213, 253, 293
型号 238
除了代码874 (MAGIC VISION CONTROL，可加热)
l
转接器 (B) (205 589 00 21 00)
型号 238
带代码874 (MAGIC VISION CONTROL，可加热)
l
转接器 (231 589 00 21 00)
1
将
l
转接器 (B) 或者
l
转接器插入角规 (A) 的
l
导向件，并使用角规 (A) 上的螺丝/螺栓
l
固定到位。
2
折叠驾驶员侧的雨刮器臂 (1) 并将
l
角规 (A) 和
l
转接器 (B) 或者
l
雨刷器叶片上的转接器一起安装。
3
将驾驶员侧的雨刮器臂 (1) 往下推，直到角规 (A) 上有三个点
l
均与风挡玻璃接触。
4
读取角规 (A) 刻度上显示的驾驶员侧雨刷器臂 (1) 的
l
入射角度数，并记录。
5
l
将角规 (A) 与
l
转接器 (B) 或者
l
驾驶员侧雨刮器臂 (1) 上的转接器一起拆下。
6
针对乘客侧的雨刮器臂，请重复测试步骤。
7
将雨刮器臂移动至停驻位置，并重复驾驶员侧雨刮器臂 (1) 和乘客侧雨刮器臂的测试步骤。
p
雨刷器臂从相反位置变到停驻位置时，应确保驾驶员侧雨刮器臂 (1) 和乘客侧雨刮器臂不直接接触风挡玻璃。

否则会损坏风挡玻璃。
i
针对乘客侧雨刮器臂的测试步骤，请从停驻位置开始移动乘客侧雨刮器臂。
8
将记录的检查值与调节值进行比较。
