AR82.30-P-6000LW
检查雨刮器臂并进行调节
07.03.2019
型号
205
型号
213
型号
238
除了代码874 (MAGIC VISION CONTROL，可加热)
型号
253, 293

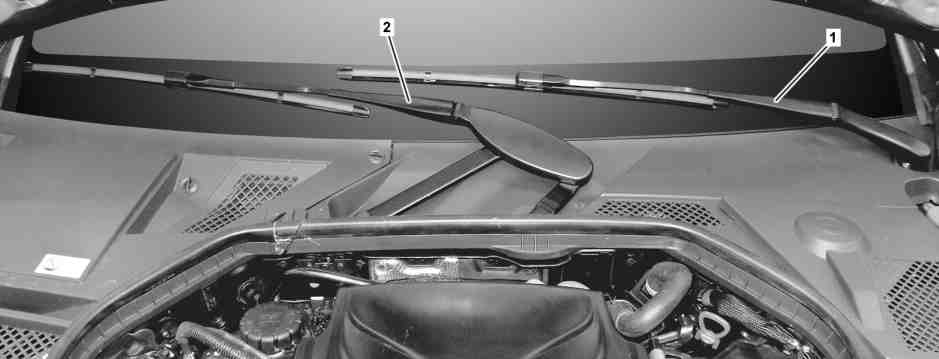

P82.30-3178-08
图示为车型 205
1
驾驶员侧雨刮器臂
2
乘客侧雨刮器臂
a
警告
severity=W
当四肢卡在风挡玻璃雨刮器机构中时,有夹伤和压伤的
风险
,极端的情况下甚至可能被切断。
对风挡玻璃雨刮器机构进行作业时, 务必要关闭点火开关并将遥控钥匙放在发射范围之外 (至少 2 m).
AS82.30-Z-0001-01A
关于雨刮器臂调节的说明
AH82.30-P-0001-01A
g
检验
1
将风挡玻璃雨刮器系统移动至驻车档位。
2
关闭点火开关并将遥控钥匙存放在发射范围以外（最少 2 m）。
3
将风挡玻璃雨刮器系统手动移动至倒车档位。
i
切勿将风挡玻璃雨刮器系统移动到倒车档以外位置。
4
拆下雨刮器叶片。
p

对升起的驾驶员侧雨刮器臂 (1) 或乘客侧雨刮器臂 (2) 进行操作时，确保它们不会落在风挡玻璃上。

否则会损坏风挡玻璃。
m
清洁
5
使用干净的抹布清洁驾驶员侧雨刮器臂 (1) 和乘客侧雨刮器臂 (2) 上的雨刮器叶片支座。
6
检查驾驶员侧雨刮器臂 (1) 和乘客侧雨刮器臂 (2) 相对于风挡玻璃的入射角。
AR82.30-P-6000-01LW
p

当从倒车位置切换到驻车档位时，确保驾驶员侧雨刮器臂 (1) 和乘客侧雨刮器臂 (2) 不会与风挡玻璃直接接触。

否则会损坏风挡玻璃。
乘客侧雨刮器臂在停止位置的入射角
*BE82.30-P-1004-01M
驾驶员侧雨刮器臂在停止位置的入射角
*BE82.30-P-1003-01M
乘客侧雨刮器臂在返回位置的入射角
*BE82.30-P-1002-01M
驾驶员侧雨刮器臂在返回位置的入射角
*BE82.30-P-1001-01M
l
适配器
*205589002100
l
调整工具组件
*211589022100
调节
7
调节驾驶员侧雨刮器臂 (1) 或乘客侧雨刮器臂 (2) 在驻车档位的入射角。
如果测试值与倒车位置或停驻位置和倒车位置的容差范围存在偏差。
AR82.30-P-6100-01LW
i
按照不小于倒车档容许偏差值的原则，拧动驾驶员侧雨刮器臂 (1) 或乘客侧雨刮器臂 (2)。
驾驶员侧雨刮器臂在停止位置的入射角
*BE82.30-P-1003-01M
乘客侧雨刮器臂在停止位置的入射角
*BE82.30-P-1004-01M
l
适配器
*205589002100
l
调整工具组件
*211589022100
8
调节风挡玻璃雨刮器系统。
当驾驶员侧雨刮器臂 (1) 和乘客侧雨刮器臂 (2) 的检查值偏离驻车位置的公差范围时。
AR82.30-P-6400-01LW
乘客侧雨刮器臂在停止位置的入射角
*BE82.30-P-1004-01M
驾驶员侧雨刮器臂在停止位置的入射角
*BE82.30-P-1003-01M
n
螺钉/螺栓 - 连接风挡玻璃雨刮器系统支架到隔板
*BA82.30-P-1004-01M
l
适配器
*205589002100
l
调整工具组件
*211589022100
l
拉拔钩
*140589023300
9
安装雨刮器叶片。
雨刮器臂的测试值和调整值
号码
名称
型号 205
型号 213
BE82.30-P-1001-01M
驾驶员侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-2,1...-6,1
-2,1...-6,1
右舵驾驶车辆
∡°
+2,1...+ 6,1
+2,1...+ 6,1
雨刮器臂的测试值和调整值
号码
名称
型号 238
型号 253
BE82.30-P-1001-01M
驾驶员侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-0,5...-4,5
-1,2...-5,2
右舵驾驶车辆
∡°
+0,5...+4,5
+1,2...+5,2
雨刮器臂的测试值和调整值
号码
名称
型号 293
BE82.30-P-1001-01M
驾驶员侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-1,2...-5,2
右舵驾驶车辆
∡°
+1,2...+5,2
雨刮器臂的测试值和调整值
号码
名称
型号 205
型号 213
BE82.30-P-1002-01M
乘客侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-2,1...-6,1
-2,1...-6,1
右舵驾驶车辆
∡°
+2,1...+ 6,1
+2,1...+ 6,1
雨刮器臂的测试值和调整值
号码
名称
型号 238
型号 253
BE82.30-P-1002-01M
乘客侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-0,8...-4,8
-1,8...-5,8
右舵驾驶车辆
∡°
+0,8...+4,8
+1,8...+5,8
雨刮器臂的测试值和调整值
号码
名称
型号 293
BE82.30-P-1002-01M
乘客侧雨刮器臂在返回位置的入射角
左舵驾驶车辆
∡°
-1,8...-5,8
右舵驾驶车辆
∡°
+1,8...+5,8
雨刮器臂的测试值和调整值
号码
名称
型号 205
型号 213
BE82.30-P-1003-01M
驾驶员侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+3,5...+ 7,5
+3,5...+ 7,5
右舵驾驶车辆
∡°
-3,5...-7,5
-3,5...-7,5
雨刮器臂的测试值和调整值
号码
名称
型号 238
型号 253
BE82.30-P-1003-01M
驾驶员侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+2,1...+6,1
+3,4...+7,4
右舵驾驶车辆
∡°
-2,1...-6,1
-3,4...-7,4
雨刮器臂的测试值和调整值
号码
名称
型号 293
BE82.30-P-1003-01M
驾驶员侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+3,4...+7,4
右舵驾驶车辆
∡°
-3,4...-7,4
雨刮器臂的测试值和调整值
号码
名称
型号 205
型号 213
BE82.30-P-1004-01M
乘客侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+3,1...+7,1
+3,1...+7,1
右舵驾驶车辆
∡°
-3,1...-7,1
-3,1...-7,1
雨刮器臂的测试值和调整值
号码
名称
型号 238
型号 253
BE82.30-P-1004-01M
乘客侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+1,3...+5,3
+3,0...+7,0
右舵驾驶车辆
∡°
-1,3...-5,3
-3,0...-7,0
雨刮器臂的测试值和调整值
号码
名称
型号 293
BE82.30-P-1004-01M
乘客侧雨刮器臂在停止位置的入射角
左舵驾驶车辆
∡°
+3,0...+7,0
右舵驾驶车辆
∡°
-3,0...-7,0
n
风挡玻璃雨刮器
号码
名称
型号 205
型号 213
BA82.30-P-1004-01M
螺钉/螺栓 - 连接风挡玻璃雨刮器系统支架到隔板
Nm
11
11
n
风挡玻璃雨刮器
号码
名称
型号 238
型号 253
BA82.30-P-1004-01M
螺钉/螺栓 - 连接风挡玻璃雨刮器系统支架到隔板
Nm
10
11
n
风挡玻璃雨刮器
号码
名称
型号 293
BA82.30-P-1004-01M
螺钉/螺栓 - 连接风挡玻璃雨刮器系统支架到隔板
Nm
10
205 589 00 21 00
适配器
140 589 02 33 00
拉拔钩
211 589 02 21 00
调整工具组件
