型号

205, 213, 238, 253

带代码875 (加热式风挡玻璃清洗系统)

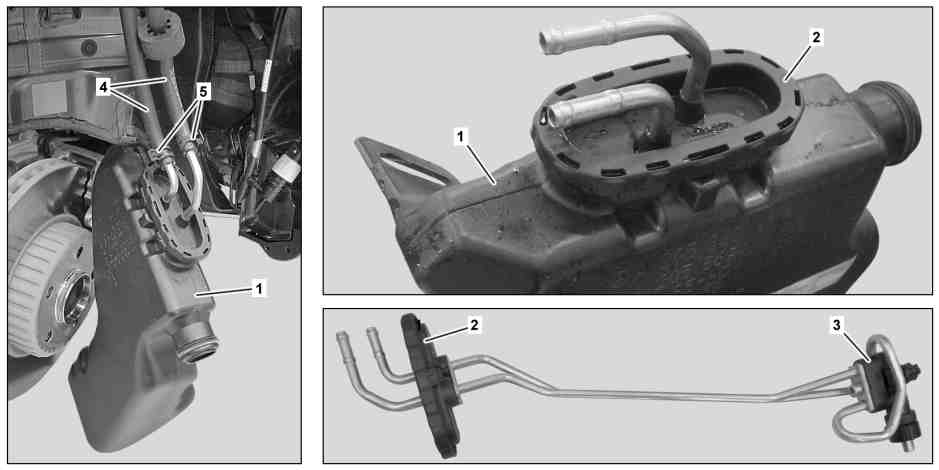

图示为车型 205

1

清洗液罐

4

冷却液软管

2

护盖

5

夹子

3

热交换器

a
注意危险！

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

p

关于冷却液的说明

Typ 205, 213, 238, 253

AH20.00-N-2080-01A

e
d

拆卸/安装

1

缓慢开启冷却液膨胀容器的盖子并取下

i
安装:
校正冷却液液位.

2

拆下清洗液罐 (1)

AR82.35-P-6000LW

3

松开护盖 (2)

4

从清洗液罐 (1) 中导出热交换器 (3).

5

夹断冷却液软管 (4)

l
端子

*000589403700

6

松开夹子 (5) 并拆下冷却液软管 (4)

i
将溢出的冷却液收集到合适的容器中.

7

拆下护盖 (2)

更换热交换器 (3) 时.

8

按照拆卸的相反顺序进行安装
