型号

205

型号

213

型号

238

除了代码874 (MAGIC VISION CONTROL，可加热)

型号

253

型号

293

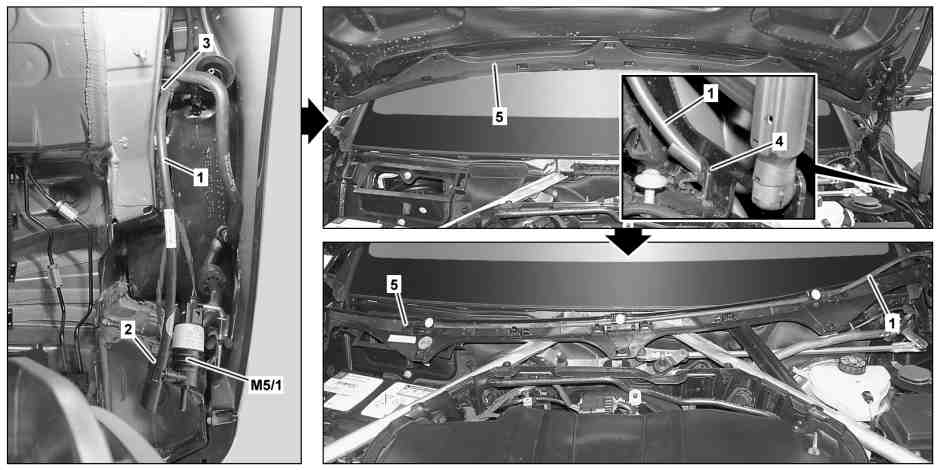

图示为车型 205，装配加热式风挡玻璃清洗系统/代码 875

1

清洗液软管

4

导向装置

2

电气连接器（装配加热式风挡玻璃清洗系统/代码 875）

5

覆盖件（车型 205）

3

固定夹

M5/1

风挡玻璃清洗系统

a
风险
severity=D

点燃车窗清洗液或防冻剂及其蒸气有造成火灾和爆炸的
风险
。吞下车窗清洗液或防冻剂以及吸入其蒸气有中毒的
风险
。车窗清洗液或防冻剂接触眼睛,粘膜或皮肤有造成伤害或身体不适的
风险
。

穿戴防护服和防护眼镜. 严禁明火, 火或接近火源. 避免眼睛, 粘膜和皮肤与其接触. 对车窗清洗液或防冻剂进行作业时, 切勿进食, 饮水或吸烟. 切勿吸入蒸气, 确保工作区域充分通风. 将车窗清洗液和防冻剂存放到安全密闭的原装容器中并确保不会发生泄漏, 将容器放到儿童接触不到的地方.

AS82.35-Z-0001-01A

e
d

拆卸/安装

1

拆下风挡玻璃清洗系统的清洗液储液罐。

AR82.35-P-6000LW

i
型号 205, 213, 253, 293

带代码875 (加热式风挡玻璃清洗系统)

型号 238

带代码875 (加热式风挡玻璃清洗系统)

除了代码874 (MAGIC VISION CONTROL，可加热)

请勿拆下热交换器。

2

拆下风挡玻璃清洗系统泵 (M5/1) 上的清洗液软管 (1)。

3

断开电气连接 (2)。

型号 205, 213, 253, 293

带代码875 (加热式风挡玻璃清洗系统)

型号 238

带代码875 (加热式风挡玻璃清洗系统)

除了代码874 (MAGIC VISION CONTROL，可加热)

4

将清洗液软管 (1) 从紧固夹 (3) 上松开。

5

从翼子板上松开导向件 (4) 并将清洗液软管 (1) 从轮罩中向上导出。

6

从发动机罩上松开覆盖件 (5)。

型号 205

7.1

将清洗液软管 (1) 连同喷头一起从覆盖件 (5) 上分离并拆下。

型号 205

7.2

将清洗液软管 (1) 连同喷头一起从发动机罩上分离并拆下。

型号 213, 253, 293

型号 238

除了代码874 (MAGIC VISION CONTROL，可加热)

8

按照与拆卸相反的顺序进行安装。

g

检验

9

检查并校正喷头的设定。

e

型号 293

AP82.35-P-8252I

e

型号 205

AP82.30-P-8252CAA

e

型号 253

AP82.35-P-8252C

e

型号 213

型号 238

除了代码874 (MAGIC VISION CONTROL，可加热)

AP82.35-P-8252D
