型号

205, 213, 238, 253

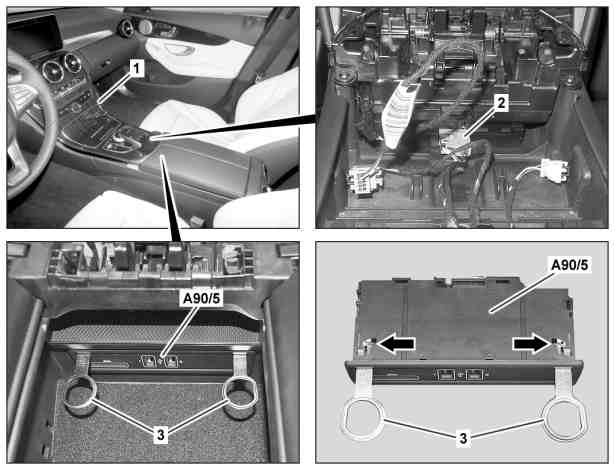

图示为车型 205，装配 COMAND APS/代码 351

1

中央控制台护盖

2

电气连接器

3

拆下固定装置

A90/5

多媒体连接装置

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e

拆卸

1

松开中央控制台护盖 (1) 并在后部举升，直至可以操作电气连接器 (2)

型号 238 带变速箱716

AR68.20-P-2350LWP

型号 238 带变速箱725

AR68.20-P-2350LWO

型号 205 带变速箱716

型号 213 带变速箱716

型号 253 带变速箱716

AR68.20-P-2350LWA

型号 205 带变速箱722, 724, 725

型号 213 带变速箱725

型号 253 带变速箱724, 725

AR68.20-P-2350LW

2

断开电气连接器 (2)

3

将拆卸固定装置 (3) 插入多媒体连接装置 (A90/5) 中，然后将多媒体连接装置 (A90/5) 从中央控制台上拆下

i
安装安装的设备，可能安装 USB 电气连接器 (X115) 而非多媒体连接装置 (A90/5)。

l
拆卸总成

*000589886300

4

操作锁（箭头）并拉出拆卸固定装置 (3)

d

安装

5

将多媒体连接装置 (A90/5) 插入中央控制台中

i
安装安装的设备，可能安装 USB 电气连接器 (X115) 而非多媒体连接装置 (A90/5)。

多媒体连接装置 (A90/5) 接合时必须能听到响声。

6

连接电气连接器 (2)

7

固定中央控制台护盖 (1)

型号 238 带变速箱716

AR68.20-P-2350LWP

型号 238 带变速箱725

AR68.20-P-2350LWO

型号 205 带变速箱722, 724, 725

型号 213 带变速箱725

型号 253 带变速箱724, 725

AR68.20-P-2350LW

型号 205 带变速箱716

型号 213 带变速箱716

型号 253 带变速箱716

AR68.20-P-2350LWA
