型号

213, 238

始自2021年款

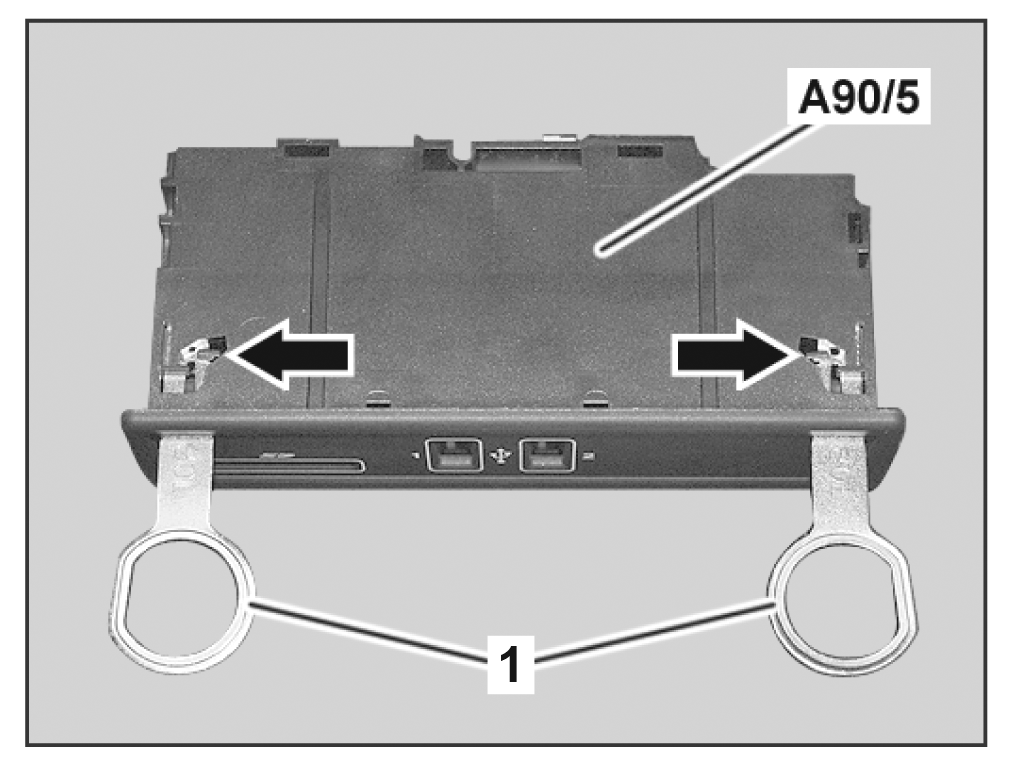

图示为车型 238.3，装配 YoM 20/1/代码 801

A90/5

多媒体连接装置

1

拆卸夹具

A90/5

多媒体连接装置

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e

拆卸

1

关闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。

2

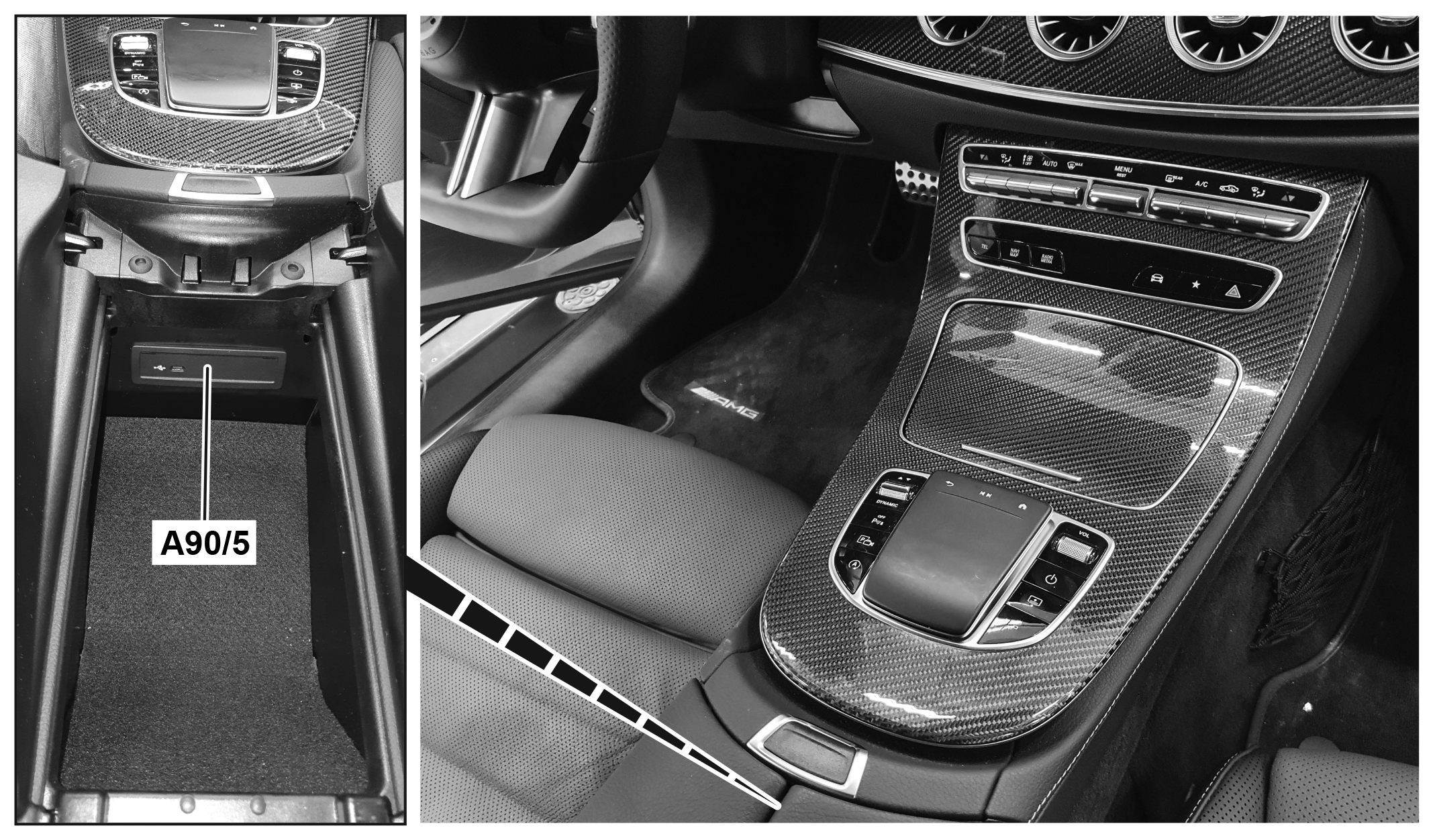

打开中央控制台扶手。

3

将拆卸夹具 (1) 插入多媒体连接装置 (A90/5)。

l
拆卸总成

*000589886300

4

使用拆卸夹具 (1) 将多媒体连接装置 (A90/5) 从中央控制台中拉出，直至可以接触到电气连接器。

p

请勿挤压或扭曲电线或使其承受张力。

否则将导致电线损坏，并可能会影响其功能。

l
拆卸总成

*000589886300

5

松开并断开电气连接器。

i
电气连接器的数量随车辆设备而异。

6

操作锁止装置（箭头所示）并拉出拆卸夹具 (1)。

l
拆卸总成

*000589886300

d

安装

7

连接电气连接器。

i
电气连接器的数量随车辆设备而异。

8

将多媒体连接装置 (A90/5) 推入中央控制台。

i
多媒体连接装置 (A90/5) 在两边锁紧时必须能听到响声。

9

关闭中央控制台扶手。
