型号

213

带代码522 (Audio 20 收音机)

带代码536 (卫星收音机 Sirius 整套系统)

型号

213

带代码522 (Audio 20 收音机)

带代码537 (数字广播标准 DAB（Digital Audio Broadcast，数字音频广播）)

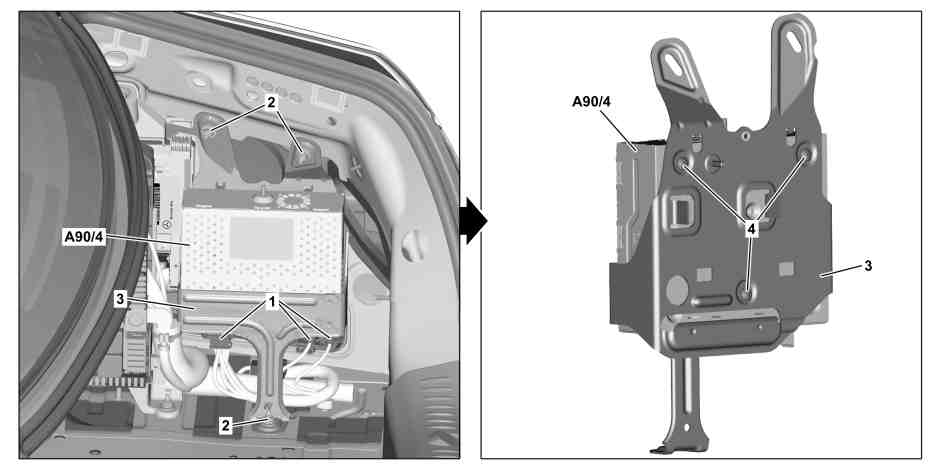

图示为车型 213.0

1

电气连接器

4

螺栓

2

螺母

A90/4

调谐器单元

3

支架

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于在维修工作中避免损坏光纤电缆的说明

AH82.60-P-0001-05AK

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

型号 213

带代码522 (Audio 20 收音机)

带代码536 (卫星收音机 Sirius 整套系统)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

型号 213

带代码522 (Audio 20 收音机)

带代码537 (数字广播标准 DAB（Digital Audio Broadcast，数字音频广播）)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

执行调节器单元 (A90/4) 的试运行

更换调谐器单元 (A90/4) 时.

a

AD00.00-P-2000-04B

2.1

拆下右侧行李箱饰板

型号 213.0/1

带代码522 (Audio 20 收音机)

带代码536 (卫星收音机 Sirius 整套系统)

型号 213.0/1

带代码522 (Audio 20 收音机)

带代码537 (数字广播标准 DAB（Digital Audio Broadcast，数字音频广播）)

AR68.30-P-4800LWE

2.2

拆下右侧载物舱镶板

型号 213.2

带代码522 (Audio 20 收音机)

带代码536 (卫星收音机 Sirius 整套系统)

型号 213.2

带代码522 (Audio 20 收音机)

带代码537 (数字广播标准 DAB（Digital Audio Broadcast，数字音频广播）)

AR68.30-P-1185LWE

3

关闭点火开关并将其存放在发射范围以外 (至少 2  米)

4

断开电气连接器 (1) 并遮盖光缆

5

松开螺母 (2)

6

将调谐器单元 (A90/4) 连同支架 (3) 一起拆下

7

松开螺钉/螺栓 (4) 并拆下支架 (3)

更换调谐器单元 (A90/4) 时.

8

按照拆卸的相反顺序进行安装
