型号

213, 238

带代码386 (舒适型电话)

型号

213, 238

带代码899 (多功能电话)

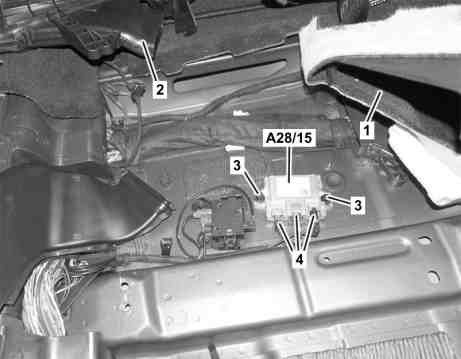

图示为车型 213, 装配自动空调/代码 581

1

地板覆盖层

2

空气导管

3

螺母

4

电气连接器

A28/15

蜂窝制式电话系统天线放大器/补偿器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下左侧登车护板

型号 238

带代码386 (舒适型电话)

型号 238

带代码899 (多功能电话)

AR68.30-P-4100CLW

型号 213

带代码386 (舒适型电话)

型号 213

带代码899 (多功能电话)

AR68.30-P-4100LW

2

拆下左前座椅

AR91.10-P-1000LW

3

拔开下部左侧 B 柱饰板

型号 213

带代码386 (舒适型电话)

型号 213

带代码899 (多功能电话)

4

松开左前座椅区域内的地板覆盖层 (1) 并折叠到一旁

5

松开空气导管 (2) 并放到一侧

型号 213

带代码386 (舒适型电话)

带代码581 (自动空调)

型号 213

带代码581 (自动空调)

带代码899 (多功能电话)

6.1

松开螺母 (3)

型号 213

带代码386 (舒适型电话)

型号 213

带代码899 (多功能电话)

6.2

将移动电话收音机天线放大器/补偿器 (A28/15) 从支座上松开

型号 238

带代码386 (舒适型电话)

型号 238

带代码899 (多功能电话)

7

拆下移动电话收音机天线放大器/补偿器 (A28/15) 并断开电气连接器 (4)

8

按照拆卸的相反顺序进行安装
