型号

205, 213, 238, 253, 293

带代码274 (电话天线)

图示为车型 205.0

5

锁止垫圈

M21/1

左侧外部后视镜

6

密封件

M21/2

右侧外部后视镜

7

护盖

1

插头外壳

3

螺丝刀

2

保险丝

图示为车型 205.0

8

螺栓

M21/1

左侧外部后视镜

A2/102

左侧电话机天线

M21/2

右侧外部后视镜

A2/103

右侧电话机天线

图示为车型 205.0

M21/1

左侧外部后视镜

M21/2

右侧外部后视镜

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下左侧外部后视镜 (M21/1) 或右侧外部后视镜 (M21/2)

型号 238

带代码274 (电话天线)

AR88.70-P-9000LWO

型号 205.0/1/2, 213, 253, 293

带代码274 (电话天线)

AR88.70-P-9000LW

型号 205.3/4

带代码274 (电话天线)

AR88.70-P-9000CLW

2

将饰件从左侧外部后视镜 (M21/1) 或右侧外部后视镜 (M21/2) 上拆下

AR88.70-P-9040LF

3

拆下锁止垫圈 (5) 和护盖 (7)

型号 205.0/1/2, 213, 253, 293

带代码274 (电话天线)

4

将密封件 (6) 拉到电线上方约 15 厘米处

型号 205.0/1/2, 213, 253, 293

带代码274 (电话天线)

5

将电线从左侧外部后视镜 (M21/1) 或右侧外部后视镜 (M21/2) 中拉出约 15 厘米 (箭头 D 所示)

型号 205.0/1/2, 213, 253, 293

带代码274 (电话天线)

6

用适当的螺丝刀 (3) 拆下左侧电话天线 (A2/102) 或右侧电话天线 (A2/103) 的电线连接器外壳 (1) 上的保险丝 (2) (箭头 A 所示)

7

释放连接器外壳 (1) (箭头 B 所示) 并拆下 (箭头 C 所示)

8

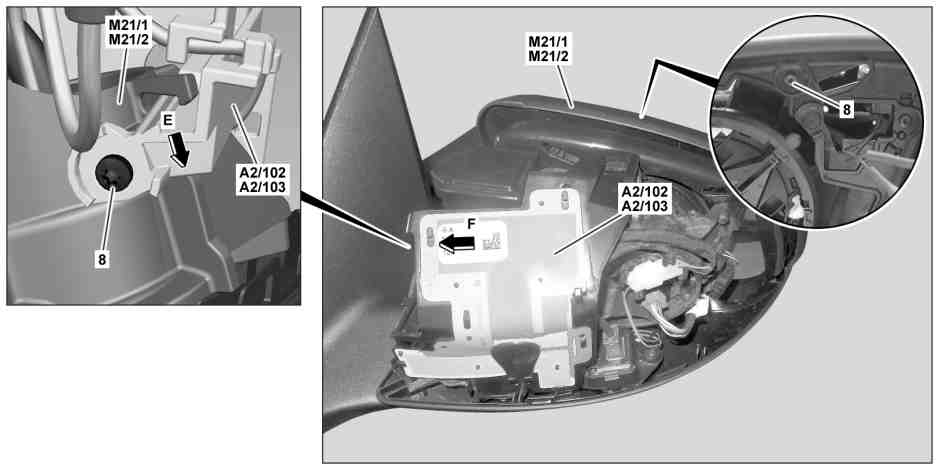

拆下螺栓 (8)

9

松开左侧电话天线 (A2/102) 或右侧电话天线 (A2/103) (箭头 E 所示)

10

沿箭头 F 所示方向拆下左侧电话天线 (A2/102) 或右侧电话天线 (A2/103)

i
安装:

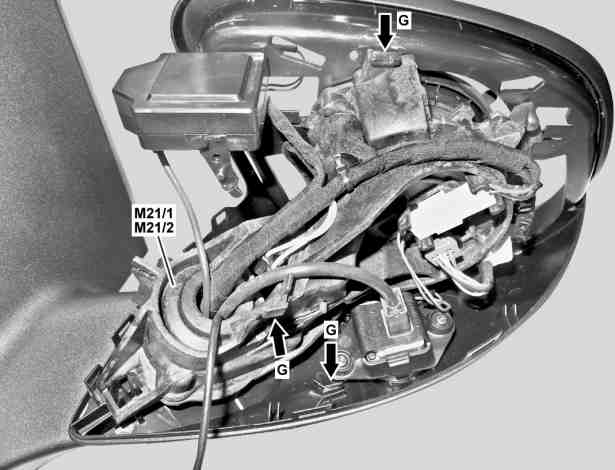

确保将左侧电话天线 (A2/102) 或右侧电话天线 (A2/103) 正确铺设到导向装置中 (箭头 G 所示).

11

拆下左侧电话天线 (A2/102) 或右侧电话天线 (A2/103) 并将其电线从密封件 (6) 和左侧外部后视镜 (M21/1) 或右侧外部后视镜 (M21/2) 中完全拉出

12

按照拆卸的相反顺序进行安装
