型号

213.0/1

带代码811 (高端音响系统)

1

螺栓

2

电气连接器

H4/38

后排低音扬声器

N40/14

后部低音扬声器放大器

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

型号 213.0/1

带代码811 (高端音响系统)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关

2

拆下行李箱左侧的侧镶板

AR68.30-P-4800LWE

3

断开电气连接器 (2)

4

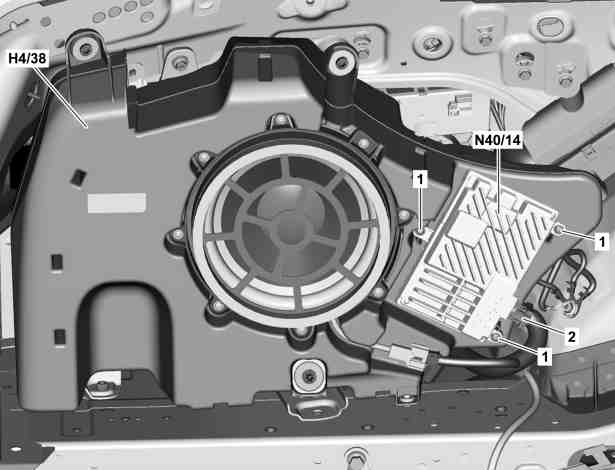

拆下螺钉/螺栓 (1) 并将后部低音扬声器放大器 (N40/14) 从后部低音扬声器 (H4/38) 上拆下

5

按照拆卸的相反顺序进行安装
