型号

213

带代码810 (高级音响系统)

型号

213

带代码811 (高端音响系统)

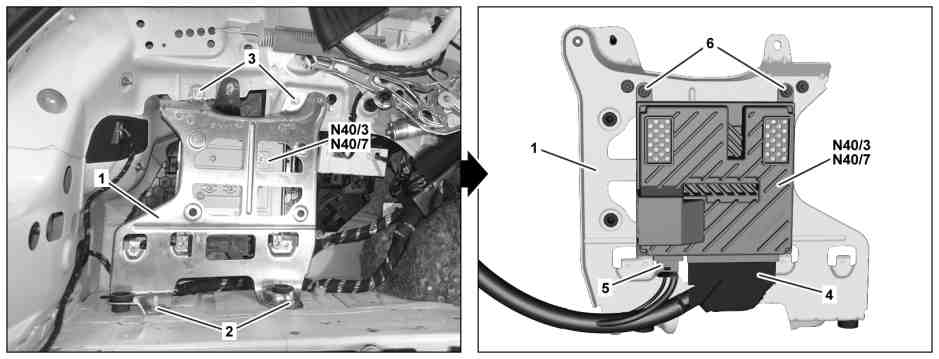

图示为车型 213.0, 装配音响系统/代码 810

1

支架

5

带光纤电缆的电气连接器

2

螺母

6

螺母

3

螺栓

N40/3

音响系统放大器控制单元 (装配音响系统/代码 810)

4

电气连接器

N40/7

高级音响系统放大器控制单元 (装配高级音响系统/代码 811)

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于在维修工作中避免损坏光纤电缆的说明

AH82.60-P-0001-05AK

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

型号 213

带代码810 (高级音响系统)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

型号 213

带代码811 (高端音响系统)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

执行音响系统放大器控制单元 (N40/3) 或高级音响系统放大器控制单元 (N40/7) 的试运行

更换音响系统放大器控制单元 (N40/3) 或高级音响系统放大器控制单元 (N40/7) 时.

a

AD00.00-P-2000-04B

2

关闭点火开关并将其存放在发射范围以外 (至少 2 米)

3.1

拆下左侧行李箱中的侧镶板

型号 213.0/1

带代码810 (高级音响系统)

型号 213.0/1

带代码811 (高端音响系统)

AR68.30-P-4800LWE

3.2

拆下左侧载物舱内衬

型号 213.2

带代码810 (高级音响系统)

型号 213.2

带代码811 (高端音响系统)

AR68.30-P-1185LWE

4

拆下重低音扬声器

型号 213.0/1

带代码811 (高端音响系统)

AR82.62-P-7841LWE

5

松开螺母 (2)

6

拆下螺栓 (3)

7

将支架 (1) 连同音响系统放大器控制单元 (N40/3) 或高级音响系统放大器控制单元 (N40/7) 一起拆下并在保持电线连接的情况下放好

8

松开并断开电气连接器 (4)

9

断开带光纤电缆 (5) 的电气连接器

10

遮盖与音响系统放大器控制单元 (N40/3) 或高级音响系统放大器控制单元 (N40/7) 相连的带光缆 (5) 的电气连接器 的插头及设备连接器

11

将支架 (1) 连同音响系统放大器控制单元 (N40/3) 或高级音响系统放大器控制单元 (N40/7) 一起拆下

12

松开螺母 (6) 并将音响系统放大器控制单元 (N40/3) 或高级音响系统放大器控制单元 (N40/7) 从支架 (1) 上拆下

更换音响系统放大器控制单元 (N40/3) 或高级音响系统放大器控制单元 (N40/7) 时.

13

按照拆卸的相反顺序进行安装
