型号

205

带代码810 (高级音响系统)

型号

213, 238

带代码810 (高级音响系统)

型号

213, 238

带代码811 (高端音响系统)

型号

253, 293

带代码810 (高级音响系统)

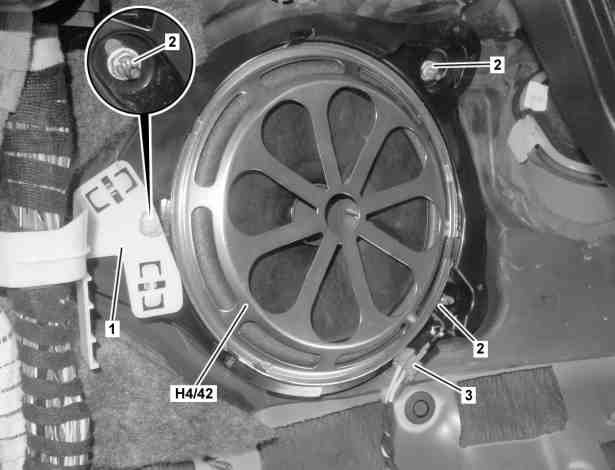

图示为车型 205

1

管路支架

2

螺母

3

连接器

H4/42

左侧脚部位置低音扬声器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下驾驶员侧仪表板下方的护盖。

型号 293

带代码810 (高级音响系统)

AR68.10-P-1501EQ

型号 205, 253

带代码810 (高级音响系统)

AR68.10-P-1500LW

型号 213, 238

带代码810 (高级音响系统)

型号 213, 238

带代码811 (高端音响系统)

AR68.10-P-1501LWE

2

拆下驾驶员侧前部地板覆盖层。

型号 293

带代码810 (高级音响系统)

AR68.80-P-0007EQ

型号 205, 253

带代码810 (高级音响系统)

AR68.20-P-2050LW

型号 213, 238

带代码810 (高级音响系统)

型号 213, 238

带代码811 (高端音响系统)

AR68.20-P-2060LWE

3

松开管路支架 (1)。

型号 205, 253, 293

带代码810 (高级音响系统)

4

断开插头 (3)。

5

拆下螺母 (2)。

6

拆下左侧脚部位置低音扬声器 (H4/42)。

7

按照与拆卸相反的顺序进行安装。
