型号

205

型号

213, 238

型号

253

型号

293

图示为车型 205，装配变速箱 725

1

脚凳

4

电气连接器

2

螺母

5

支架

3

螺母

图示为车型 205

6

螺母

H4/43

右侧脚部位置低音扬声器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下乘客侧仪表板下方的护盖。

型号 293

AR68.10-P-1502EQ

型号 205, 253

AR68.10-P-1520LW

型号 213, 238

AR68.10-P-1502LWE

2

拆下前排乘客侧前的前部地板覆盖层。

型号 293

AR68.80-P-0008EQ

型号 205, 253

AR68.20-P-2070LW

型号 213, 238

AR68.20-P-2065LWE

3

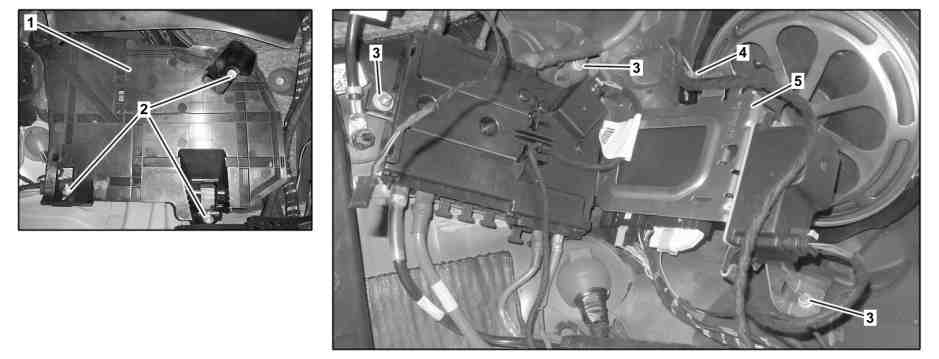

松开螺母 (2) 并拆下脚凳 (1)。

4

拆下附加蓄电池。

型号 213.016/050/053/054/216

AR54.10-P-0007LHV

型号 205.012/013/047/053/147/212/213/247/253

型号 253.354/954

AR54.10-P-0007LW

5

断开电气连接器 (4)。

6

松开螺母 (3) 并将支架 (5) 滑动到一侧。

7

松开螺母 (6)。

8

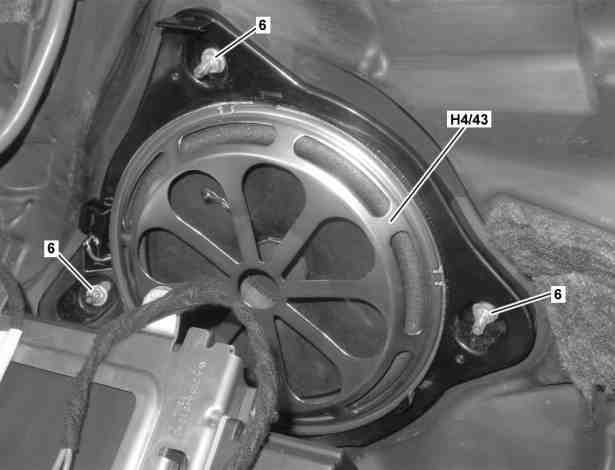

拆下右侧脚部位置低音扬声器 (H4/43)。

9

按照与拆卸相反的顺序进行安装。
