型号

213

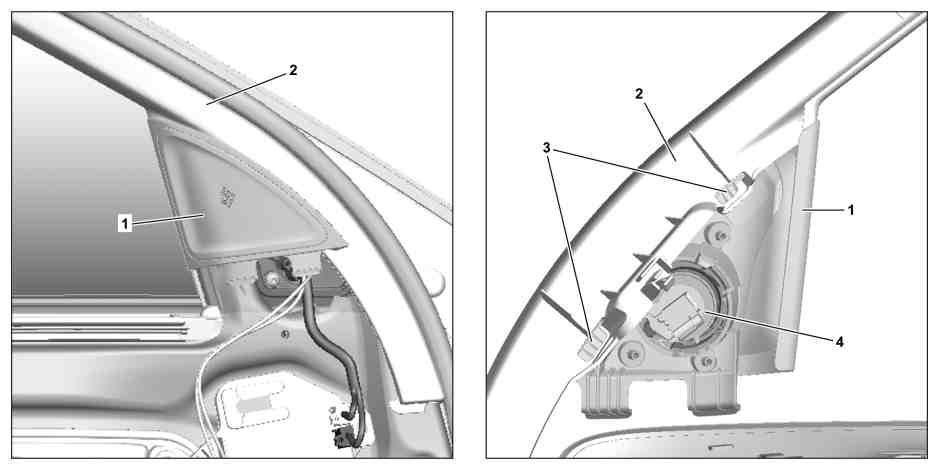

图示为左侧后视镜三角板护盖 (1), 高级音响系统/代码 811 除外

1

后视镜三角板

3

导向装置

2

车窗框架镶板

4

扬声器

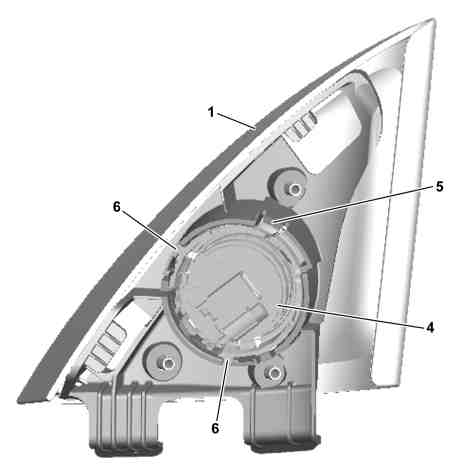

图示为左侧后视镜三角板护盖 (1), 高级音响系统/代码 811 除外

1

后视镜三角板

4

扬声器

5

掣子爪

6

导向件

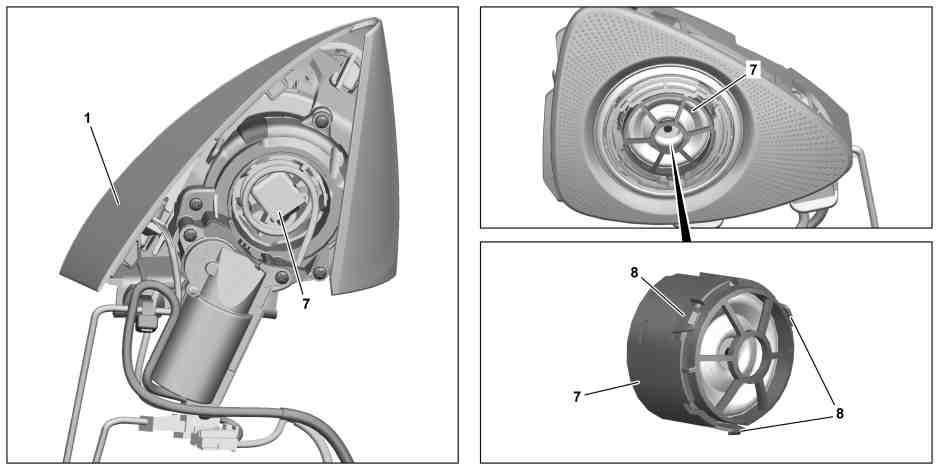

图示为左侧后视镜三角板护盖 (1), 装配高级音响系统/代码 811

1

后视镜三角板

8

掣子爪

7

扬声器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

将车门衬里从各前车门上松开并小心地放下

AR72.10-P-1000LW

i
不要完全拆下车门衬里.

2

使后视镜三角板护盖 (1) 尽可能从车窗框架盖板 (2) 中向后伸出, 直至可以操作扬声器 (4) 后侧

i
安装:
检查是否将导向装置 (3) 正确安装在车窗框架盖板 (2) 上.

3.1

操作掣子爪 (5) 并将扬声器 (4) 从后视镜三角板护盖 (1) 上拆下

型号 213

除了代码811 (高级音响系统)

i
记录扬声器 (4) 的导向装置 (6) 在后视镜三角板护盖 (1) 上的装配位置.

3.2

露出扬声器 (7), 松开扬声器 (7) 的掣子爪 (8) 并将扬声器 (7) 从后视镜三角板护盖 (1) 上拆下

型号 213

带代码811 (高级音响系统)

i
记录扬声器 (7) 在后视镜三角板护盖 (1) 上的装配位置.

4

松开并断开扬声器 (4 或 7) 的电气连接器

5

按照拆卸的相反顺序进行安装
