型号

213.0/1

带代码865 (数字电视调谐器)

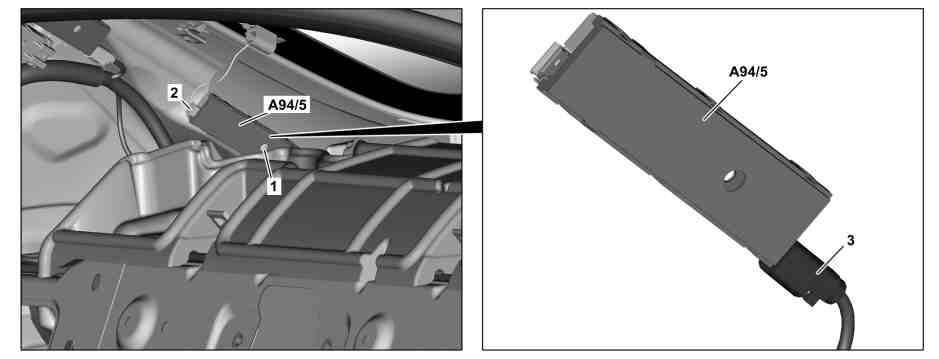

图示为车型 213.0

1

螺钉

3

电气连接器

2

电气连接器

A94/5

电视 1 和数字音频广播 (DAB) 波段 III 天线

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

拆下后搁板。

型号 213.0

带代码865 (数字电视调谐器)

AR68.30-P-4581LW

1.2

拆下右侧Ｃ柱上的饰件。

型号 213.1

带代码865 (数字电视调谐器)

AR68.30-P-4491LWV

2

断开电气连接器 (2)。

3

松开螺栓 (1).

i
螺钉/螺栓 (1) 仍留在电视 1 和数字音频广播 (DAB) 波段 III 天线放大器 (A94/5) 上。

4

松开Ｃ柱上的电视１和数字音频广播 (DAB) 波段 III 天线放大器 (A94/5)并断开电气连接器(3)。

5

按照与拆卸相反的顺序进行安装
