型号

213.0/1, 238.3

带代码865 (数字电视调谐器)

1

螺栓

3

电气连接器

2

电气连接器

A94/7

电视 3 天线放大器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

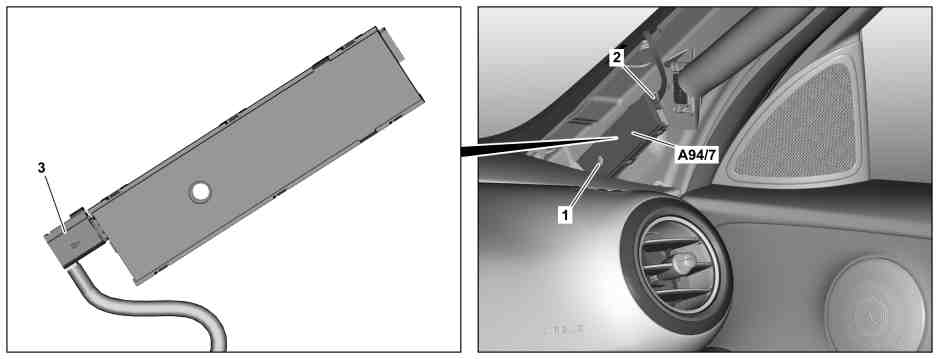

1

拆下右侧 A 柱镶板

型号 238.3

带代码865 (数字电视调谐器)

AR68.30-P-4050LWO

型号 213.0/1

带代码865 (数字电视调谐器)

AR68.30-P-4050LW

2

断开电气连接器 (2)

3

拆下螺栓 (1)

i
螺钉/螺栓 (1) 仍留在电视 3 天线放大器 (A94/7) 上.

4

将电视 3 天线放大器 (A94/7) 从 A 柱上松开并断开电气连接 (3)

5

按照拆卸的相反顺序进行安装
