AR82.62-P-8306LWE
拆卸/安装收音机天线放大器
19.12.2016
型号
213.0/1
P82.62-4449-08

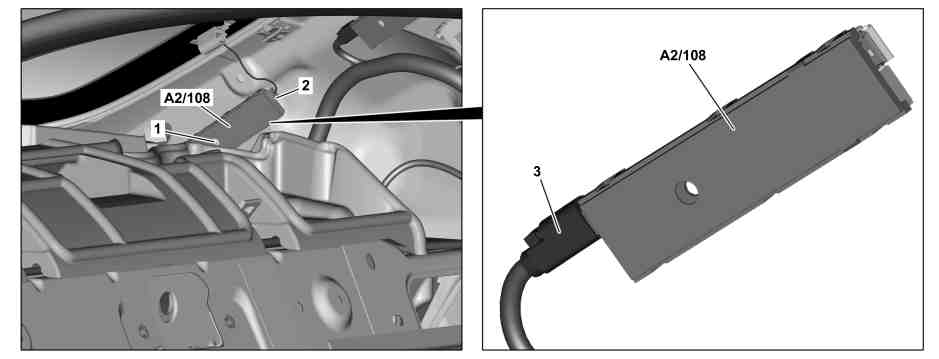

图示为车型 213.0
1
螺钉
3
电气连接器
2
电气连接器
A2/108
调频 2 (FM 2) 和数字音频广播 (DAB) 波段 III 天线放大器
p
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1.1
拆下后搁板
型号 213.0
AR68.30-P-4581LW
1.2
拆下左侧 C 柱饰件
型号 213.1
AR68.30-P-4491LWV
2
断开电气连接器 (2)
3
拆下螺栓 (1)
i
螺钉/螺栓 (1) 仍留在调频 2 (FM 2) 和数字音频广播 (DAB) 波段 III 天线放大器 (A2/108).
4
松开 C 柱上的调频 2 (FM 2) 和数字音频广播 (DAB) 波段 III 天线放大器 (A2/108) 并断开电气连接器 (3)
5
按照拆卸的相反顺序进行安装
