型号

213, 238

1

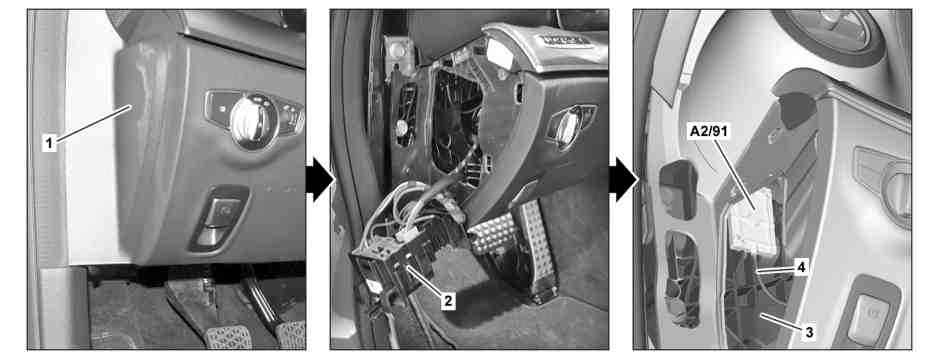

护盖

4

电线

2

保险丝和继电器模块

A2/91

蓝牙 (Bluetooth®) 天线

3

仪表板横梁

5

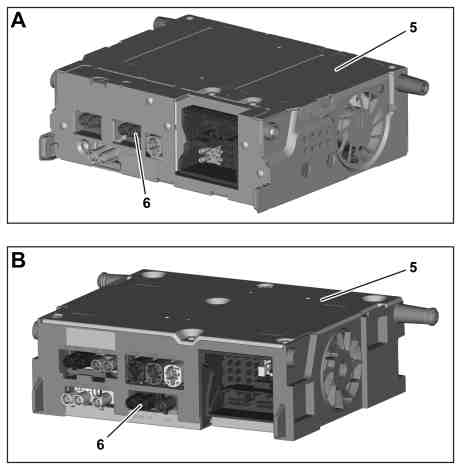

主机

6

裂口接头

A

装配 Audio 20 通用串行总线 (USB)/代码 520 或 Audio 20 收音机/代码 522

B

装配驾驶室管理和数据系统以及自动导航系统 (COMAND APS)/代码 531

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e

拆卸

1

断开蓄电池接地线

型号 238

AR54.10-P-0003LWO

型号 213

AR54.10-P-0003LW

2

拆下护盖 (1)

3

拆下保险丝和继电器模块 (2) 并在保持线路连接的情况下放到一旁

4

拆下驾驶员膝部气囊

型号 238

带代码294 (膝部气囊)

AR91.60-P-0200LWO

型号 213

带代码294 (膝部气囊)

AR91.60-P-0200LW

5

拆下主机 (5), 直至可够到设备背面的电气连接器

AR82.85-P-1101LWE

6

在保持电线连接的情况下放下主机 (5)

p

将主机 (5) 放置在清洁的干抹布上.

否则, 会损坏仪表板或中央控制台的部件.

7

将蓝牙 (Bluetooth®) 天线 (A2/91) 的电线 (4) 从主机 (5) 的裂口接头 (6) 上断开

8

尽可能在靠近仪表板线束的位置剪断蓝牙 (Bluetooth®) 天线 (A2/91) 的电线 (4) 两端

i
出厂安装的电线 (4) 牢固集成在仪表板线束中. 因此, 必须断开蓝牙 (Bluetooth®) 天线 (A2/91) 方可进行更换. 出厂安装的电线 (4) 仍留在车辆中.

9

将剪断的工厂安装的电线 (4) 的部分拆下

10

将蓝牙 (Bluetooth®) 天线 (A2/91) 从仪表板横梁 (3) 上松开并拆下

d

安装

11

将新的蓝牙 (Bluetooth®) 天线 (A2/91) 卡入仪表板横梁 (3) 中

12

将新蓝牙 (Bluetooth®) 天线 (A2/91) 的电线 (4) 沿着仪表板线束铺设至主机 (5) 的设备安装裂口接头中并使用电缆扎带固定到位

13

将新蓝牙 (Bluetooth®) 天线 (A2/91) 的电线 (4) 连接至主机 (5) 上的裂口接头 (6) 中

14

安装主机 (5)

AR82.85-P-1101LWE

15

安装驾驶员膝部气囊

型号 238

带代码294 (膝部气囊)

AR91.60-P-0200LWO

型号 213

带代码294 (膝部气囊)

AR91.60-P-0200LW

16

安装保险丝和继电器模块 (2)

17

安装护盖 (1)

18

将接地电缆与蓄电池相连

型号 238

AR54.10-P-0003LWO

型号 213

AR54.10-P-0003LW
