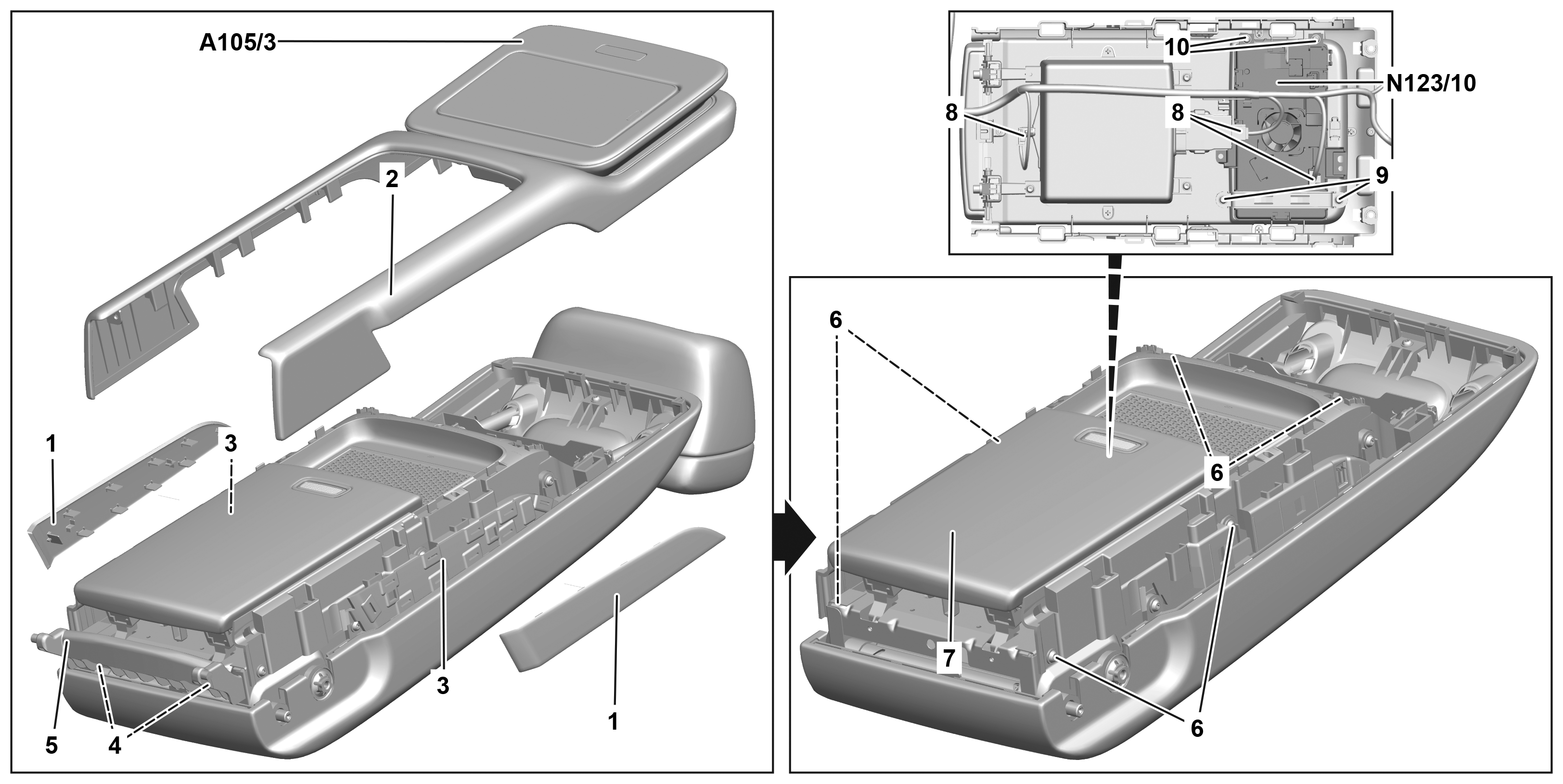

型号

213.1

带代码898 (后座区无线电话充电装置)

1

百叶窗

7

储物箱

2

护盖

8

电气连接器

3

护盖托架

9

螺栓

4

螺栓

10

螺栓

5

支架

A105/3

触摸屏

6

螺栓

N123/10

后座区移动电话托座控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

连接诊断装置并读取数据以便接管。

如果要更换后部移动电话托座控制单元 (N123/10)。

a

AD00.00-P-2000-04B

2

将触摸屏 (A105/3) 连同护盖 (2) 一起拆下。

型号 213.1

带代码447 (后座区触摸屏 (Touchscreen rear))

带代码898 (后座区无线电话充电装置)

AR82.80-P-0001LWE

i
不要将触摸屏 (A105/3) 从护盖 (2) 上拆下。

3

拆下护盖 (1)。

l
拆卸工具

*000589956300

4

拆下护盖托架 (3)。

l
拆卸工具

*000589956300

5

拆下螺钉 (4)，然后拆下托架 (5)。

6

拆下螺钉/螺栓 (6)。

7

将储物箱 (7) 松开足够长一段，直至可接触到电气连接器 (8)。

p

不要挤压或扭结电力线或使其受到张力。

否则将导致电力线损坏，并可能会影响其功能。

i
电气连接器 (8) 的数量因车辆设备而异。

l
长楔子

*115589035900

8

松开并断开电气连接器 (8)。

i
电气连接器 (8) 的数量因车辆设备而异。

9

松开螺钉（9）并拆下后部移动电话托座控制单元 (N123/10)。

10

松开螺钉 (10) 并拆下后部移动电话托座控制单元 (N123/10)。

11

按照相反的顺序进行安装。

12

调试后部移动电话托座控制单元 (N123/10)。

如果要更换后部移动电话托座控制单元 (N123/10)。

a

AD00.00-P-2000-04B
