拆卸/安装座椅扶手中的移动电话支座 (通用移动电话接口 (UPCI) (UHI)) 接触板

07.11.2016

型号

205, 213, 238, 253

带代码386 (舒适型电话)

P82.70-7724-09
爱扳手

爱扳手

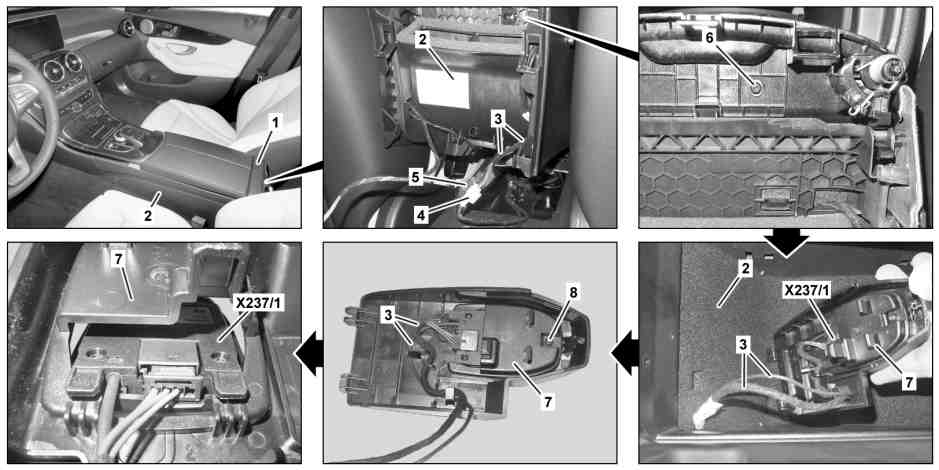

图示为车型 205

1

后部中央控制台护盖

6

螺钉

2

中央控制台

7

护盖

3

电线

8

螺钉

4

电气连接器

X237/1

移动电话接触板

5

电气连接器

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下后排中央控制台护盖 (1)

AR68.20-P-2358LW

2

断开电气连接器 (4, 5)

3

取下中央控制台 (2) 上的电线 (3)

4

拆下螺栓 (6)

5

将护盖 (7) 及移动电话接触板 (X237/1) 从中央控制台 (2) 上拆下并同时将电线 (3) 从中央控制台 (2) 中拉出

6

取下护盖 (7) 上的电线 (3)

7

松开螺栓 (8)

8

将移动电话接触板 (X237/1) 连同护盖 (7) 一起拆下

9

按照拆卸的相反顺序进行安装
