型号

213, 238

带代码379 (带蓝牙的电话模块（SAP 配置）)

型号

213, 238

带代码380 (车载电话套件)

型号

213, 238

带代码386 (舒适型电话)

型号

213, 238

带代码899 (多功能电话)

型号

213

带代码344 (出租车天线预留装置)

型号

238

带代码362 (HERMES - 通信模块 LTE)

型号

238

带代码503 (遥控泊车)

型号

238

带代码B24 (辅助加热器遥控器)

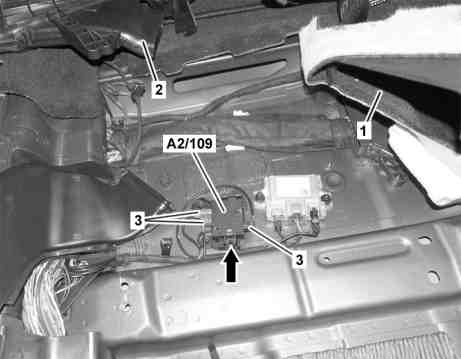

图示为车型 213，装配自动空调/代码（581）

1

地板覆盖层

2

通风气道

3

电气连接器

A2/109

电话天线分配器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下左侧登车护板

车型 238

AR68.30-P-4100CLW

车型 213

AR68.30-P-4100LW

2

拆下左前座椅

AR91.10-P-1000LW

3

拔开下部左侧 B 柱饰板

车型 213

4

松开左前座椅区域内的地板覆盖层（1）并折叠到一旁

5

松开空气导管（2）并放到一旁

车型 213，装配自动空调/代码（581）

6

将电话机天线分配器（A2/109）从支（箭头所示）上松开

7

拆下电话机天线分配器（A2/109）并断开电气连接器（3）

i
电气连接器（3）的数量取决于车辆设备。

8

按照拆卸的相反顺序进行安装
