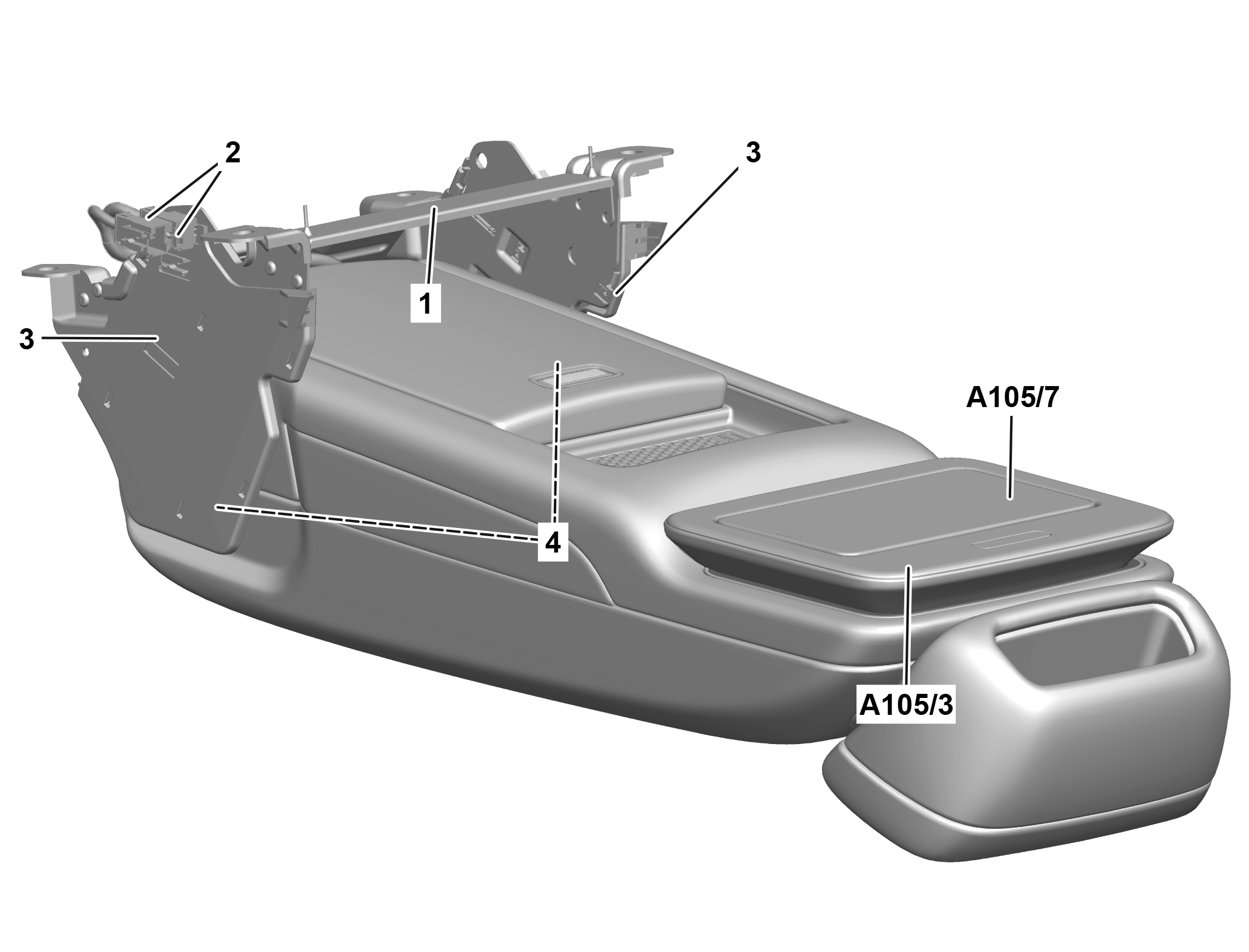

型号

213.1

带代码447 (后座区触摸屏 (Touchscreen rear))

1

铰链

2

插头外壳

3

护盖

4

螺栓

A105/3

触摸屏

A105/7

平板电脑

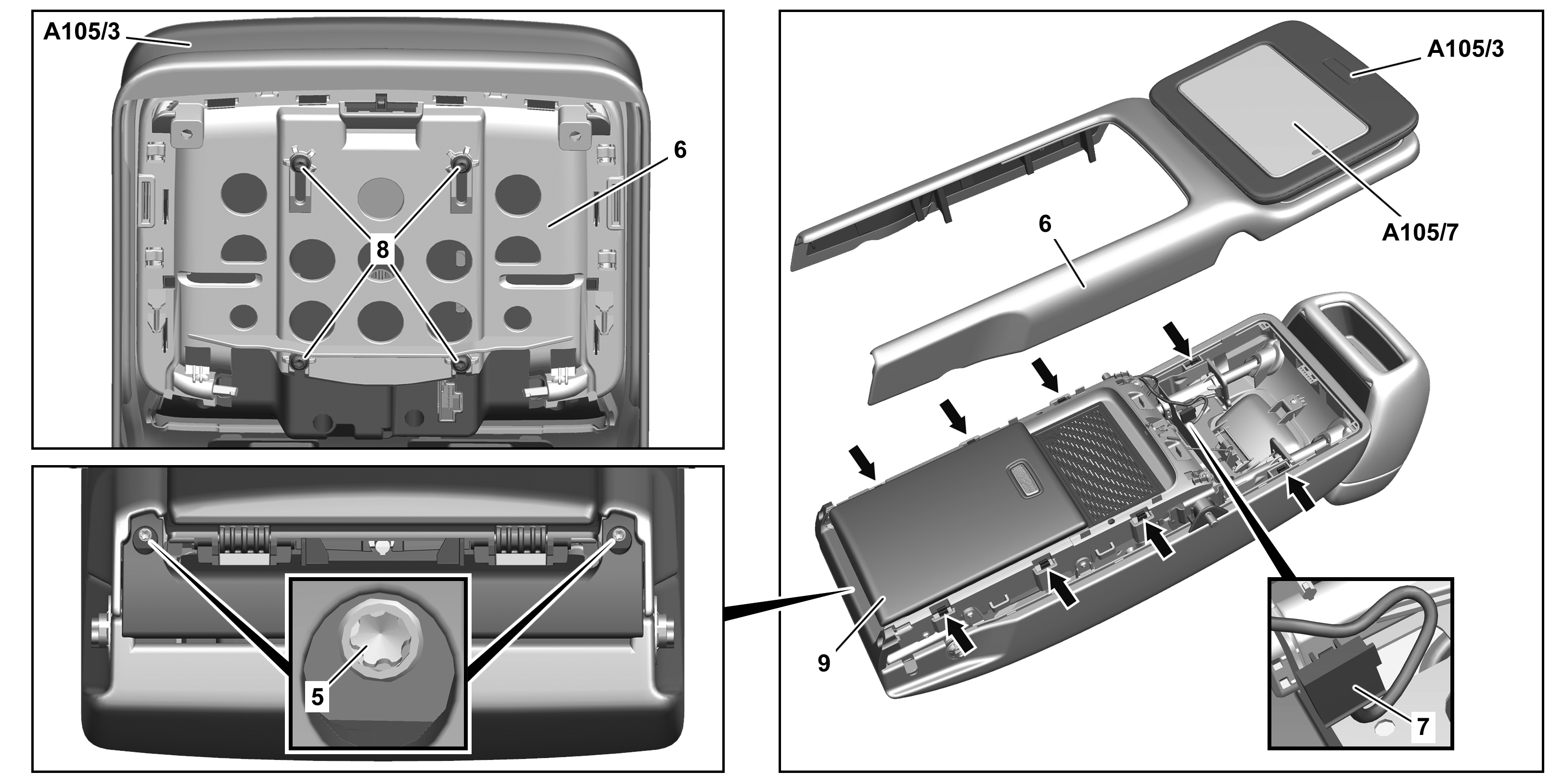

5

螺钉

8

螺栓

6

护盖

A105/3

触摸屏

7

电气连接器

A105/7

平板电脑

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

连接诊断装置并读取数据以便接管。

如果要更换触摸屏 (A105/3)。

a

AD00.00-P-2000-04B

2

关闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。

3

将平板电脑 (A105/7) 从触摸屏 (A105/3) 上拆下。

如果已安装。

4

拆下扶手。

AR91.12-P-1744LWV

5

将插头外壳 (2) 从右侧护盖 (3) 上拆下。

6

拆下护盖 (3)。

l
长楔子

*115589035900

7

将电气线束从枢轴轴承 (1) 上拆下。

8

拧下螺钉 (4) 并拆下枢轴轴承 (1)。

9

拆下螺钉 (5)。

10

将护盖 (6) 从扶手（箭头所示）上松开并提起，直至可以接触到电气连接器 (7)。

p

不要挤压或扭结电力线或使其受到张力。

否则将导致电力线损坏，并可能会影响其功能。

i
安装:
首先将护盖 (6) 插入前部，然后夹紧（箭头所示）。

l
长楔子

*115589035900

11

松开并断开电气连接器 (7)，然后将护盖 (6) 连同触摸屏 (A105/3) 一起拆下。

12

拧下螺钉 (8)，然后将触摸屏 (A105/3) 从护盖 (6) 上拆下。

13

按照相反的顺序进行安装。

14

调试触摸屏 (A105/3)。

如果要更换触摸屏 (A105/3)。

a

AD00.00-P-2000-04B
