型号

205, 213, 238, 253, 293

带代码270 (GPS 天线)

图示为车型 205.0

5

锁止垫圈

7

护盖

6

密封件

9

外部后视镜

1

插头外壳

3

螺丝刀

2

保险丝

图示为车型 205.0

8

螺钉

9

外部后视镜

10

电话机天线

A2/23

全球定位系统 (GPS) 天线

图示为车型 205.0

9

外部后视镜

A2/23

全球定位系统 (GPS) 天线

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

从驾驶员车门中拆下外部后视镜 (9)

型号 238

带代码270 (GPS 天线)

AR88.70-P-9000LWO

型号 205.0/1/2, 213, 253, 293

带代码270 (GPS 天线)

AR88.70-P-9000LW

型号 205.3/4

带代码270 (GPS 天线)

AR88.70-P-9000CLW

2

拆下外部后视镜 (9) 上的饰板

AR88.70-P-9040LF

3

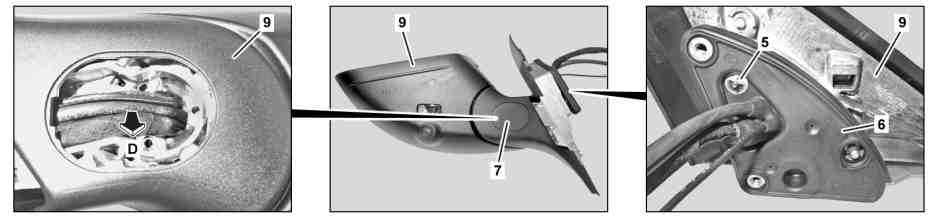

拆下锁止垫圈 (5) 和护盖 (7)

型号 205.0/1/2, 213, 253, 293

带代码270 (GPS 天线)

4

将密封件 (6) 拉到电线上方约 15 厘米处

型号 205.0/1/2, 213, 253, 293

带代码270 (GPS 天线)

5

将电线 从外部后视镜 (9) 中拉出约 15 厘米 (箭头 D 所示)

型号 205.0/1/2, 213, 253, 293

带代码270 (GPS 天线)

6

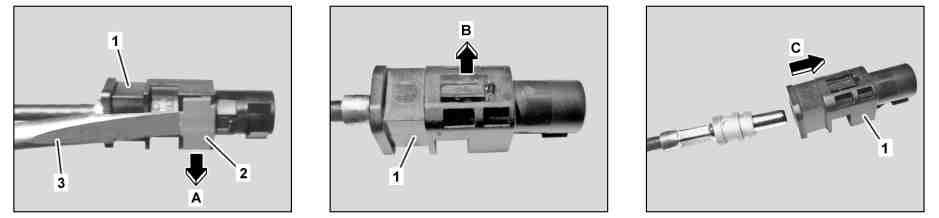

用适当的螺丝刀 (3) 拆下全球定位系统 (GPS) 天线 (A2/23) 电线的连接器外壳 (1) 上的保险丝 (2) (箭头 A 所示)

7

释放连接器外壳 (1) (箭头 B 所示) 并拆下 (箭头 C 所示)

8

松开电话机天线 (10) 并在保持电线连接的情况下放到一旁

型号 205, 213, 238, 253, 293

带代码270 (GPS 天线)

带代码274 (电话天线)

AR82.62-P-0011LW

9

松开螺栓 (8)

10

将全球定位系统 (GPS) 天线 (A2/23) 的电线从密封件 (6) 和外部后视镜 (9) 中完全拉出

11

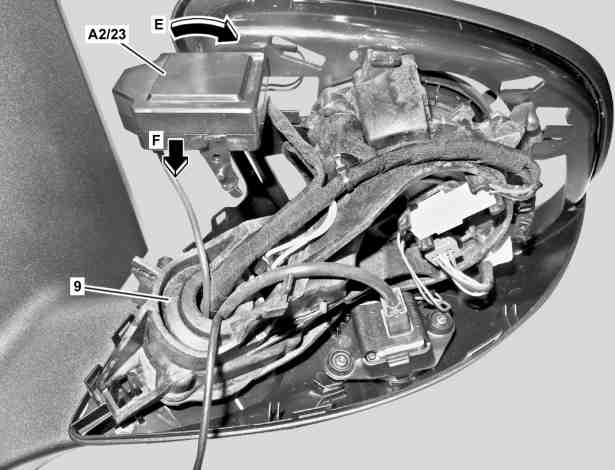

转动全球定位系统 (GPS) 天线 (A2/23) (箭头 E 所示) 并拆下 (箭头 F 所示)

12

按照拆卸的相反顺序进行安装
