型号

213

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

1

手套箱

2

仪表板横梁

3

电线

A2/83

无线局域网 (WLAN) 天线

4

主机

5

插槽

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e

拆卸

1

拆下手套箱 (1)

AR68.10-P-1402LWE

2

拆下主机 (4), 直至可够到车辆后部的电气连接器

AR82.85-P-1101LWE

3

在保持电线连接的情况下放下主机 (4)

p

将主机 (4) 放在清洁的干抹布上.

否则, 会损坏仪表板或中央控制台的部件.

4

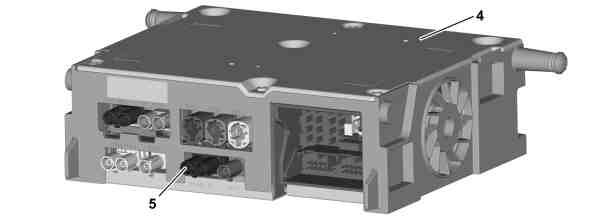

将无线局域网 (WLAN) 天线 (A2/83) 的电线 (3) 从主机 (4) 的插槽 (5) 中断开

5

剪断无线局域网 (WLAN) 天线 (A2/83) 两端的电线 (3), 尽可能靠近仪表板线束

i
出厂安装的电线 (3) 牢固集成在仪表板线束中. 因此, 更换时必须切断无线局域网 (WLAN) 天线 (A2/83). 工厂安装的电线 (3) 仍留在车辆中.

6

将剪断的工厂安装的电线 (3) 的部分拆下

7

将无线局域网 (WLAN) 天线 (A2/83) 从仪表板横梁 (2) 上松开并取下

d

安装

8

将新的无线局域网 (WLAN) 天线 (A2/83) 卡入仪表板横梁 (2) 上

9

将新的无线局域网 (WLAN) 天线 (A2/83) 的电线 (3) 沿着仪表板线束铺设至主机 (4) 的设备安装槽中并使用电缆扎带固定到位

10

将新的无线局域网 (WLAN) 天线 (A2/83) 的电线 (3) 连接至主机 (4) 的插槽 (5) 中

11

安装主机 (4)

AR82.85-P-1101LWE

12

安装手套箱 (1)

AR68.10-P-1402LWE
