型号

213, 238

始自2021年款

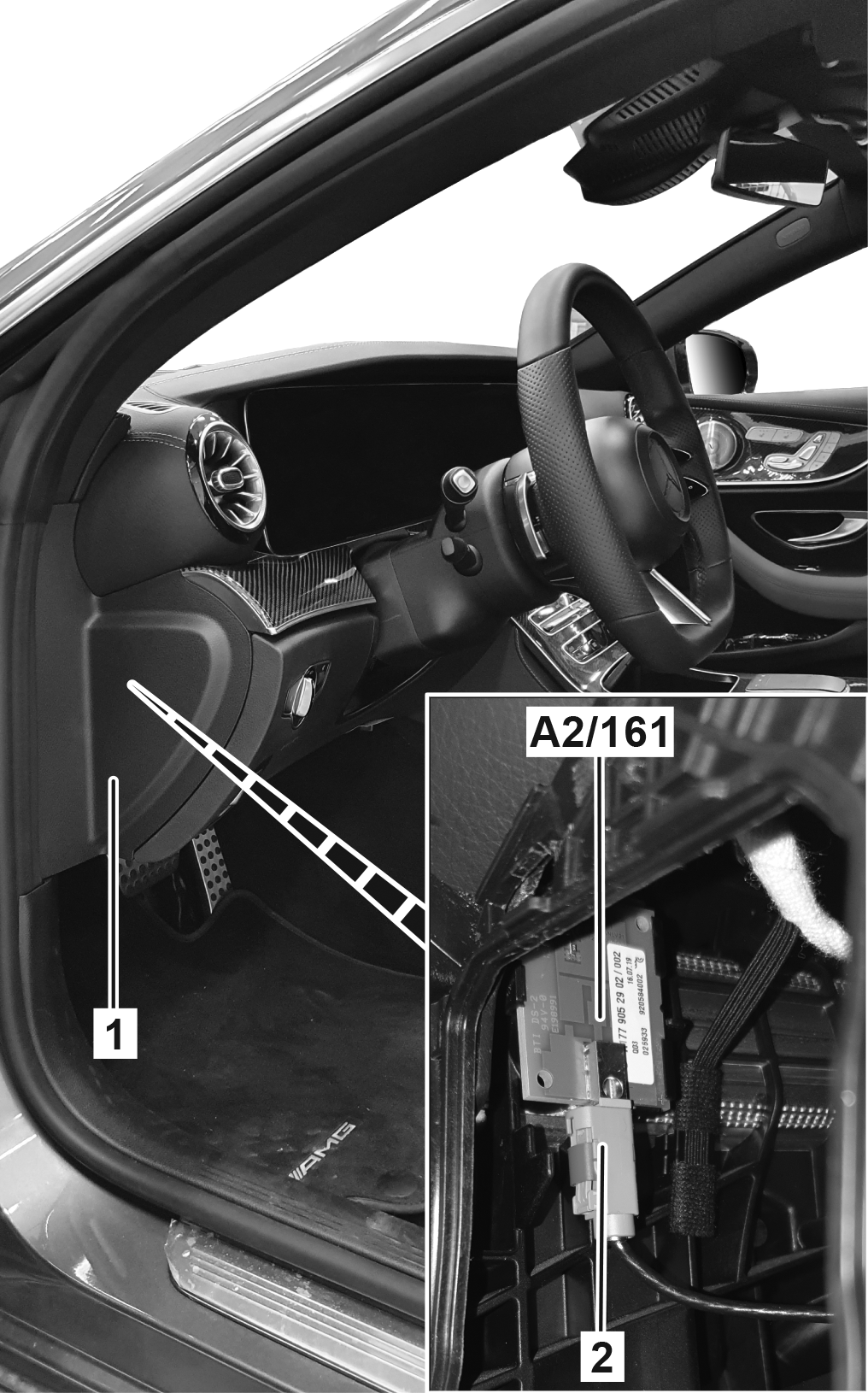

图示为车型 238.3，装配 YoM 20/1 组件/代码 801

2

电气连接器

A2/161

驾驶员侧蓝牙/Wi-Fi 天线

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。

2

将驾驶员侧保险丝和继电器模块 (K40/6) 连同所连接的电力线一起拆下。

AR54.15-P-0003LWE

i
不要断开车载电网蓄电池 (G1) 的接地线。

3

拆下驾驶员侧保险丝和继电器模块 (K40/6) 后面的减震材料。

4

将驾驶员侧蓝牙/Wi-Fi 天线 (A2/161) 从横梁上拆下。

p

不要挤压或扭结电线或使其受到张力。

否则会损坏电线，从而影响其功能。

l
拆卸工具

*000589956300

5

松开并断开电气连接器 (2)，然后拆下驾驶员侧蓝牙/Wi-Fi 天线 (A2/161)。

6

按照相反的顺序进行安装。
