型号

213, 238

始自2021年款

带代码549 (Connect 20 HIGH (NTG6))

图示为车型 238.3，装配 YoM 20/1 组件/代码 801

1

电气连接器

A2/162

中部蓝牙/WiFi 天线

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下转向柱模块。

AR54.25-P-2802LW

2

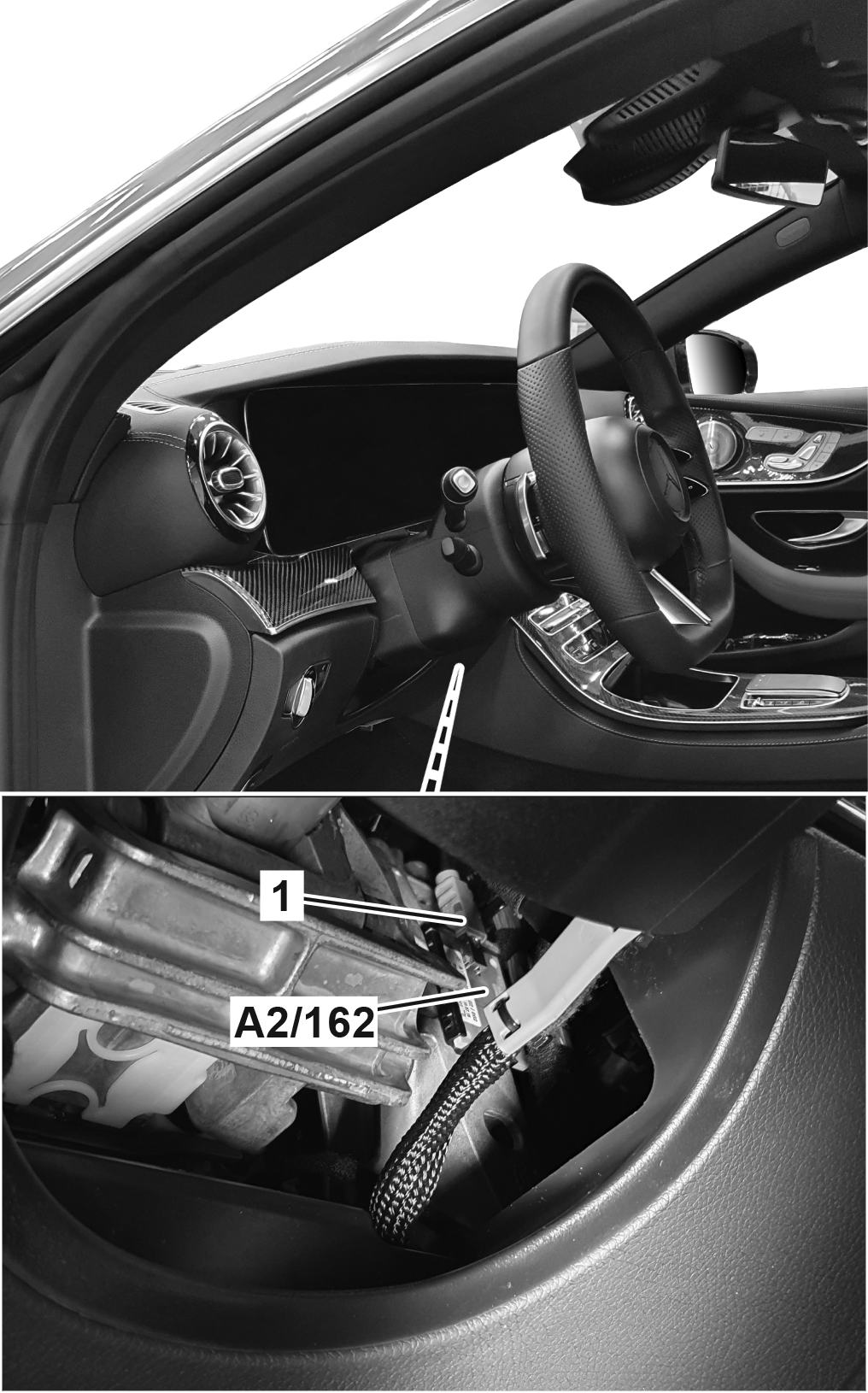

将中部蓝牙/Wi-Fi 天线 (A2/162) 从横梁上拆下。

p

不要挤压或扭结电线或使其受到张力。

否则会损坏电线，从而影响其功能。

l
拆卸工具

*000589956300

3

松开并断开电气连接器 (1)，然后拆下中部蓝牙/Wi-Fi 天线 (A2/162)。

4

按照相反的顺序进行安装。
