型号

213

带代码865 (数字电视调谐器)

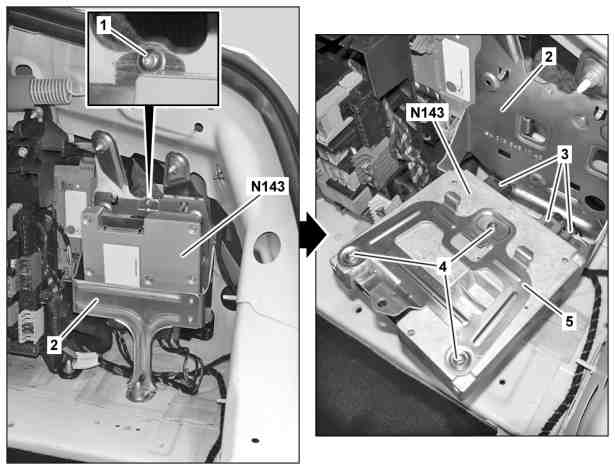

图示为车型 213.0

1

螺钉

2

支架

3

电气连接器

4

螺栓

5

支架

N143

电视调谐器控制单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于在维修工作中避免损坏光纤电缆的说明

AH82.60-P-0001-05AK

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

型号 213

带代码865 (数字电视调谐器)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

执行电视调谐器控制单元 (N143) 的试运行

拆卸电视调谐器控制单元 (N143) 时.

a

AD00.00-P-2000-04B

2.1

拆下右侧行李箱饰板

型号 213.0/1

带代码865 (数字电视调谐器)

AR68.30-P-4800LWE

2.2

拆下右侧载物舱镶板

型号 213.2

带代码865 (数字电视调谐器)

AR68.30-P-1185LWE

3

关闭点火开关并将其存放在发射范围以外 (至少 2  米)

4

拆下螺栓 (1)

5

使电视调谐器控制单元 (N143) 及支架 (5) 一起从支架 (2) 中伸出

i
安装:
确保将支架 (5) 正确安装在支架 (2) 中.

6

断开电气连接器 (3) 并遮盖光缆

7

将电视调谐器控制单元 (N143) 连同支架 (5) 一起拆下

8

松开螺钉/螺栓 (4) 并拆下支架 (5)

拆卸电视调谐器控制单元 (N143) 时.

9

按照拆卸的相反顺序进行安装
