型号

213, 238.3

始自2021年款

带代码77B (前部非接触式手势控制系统)

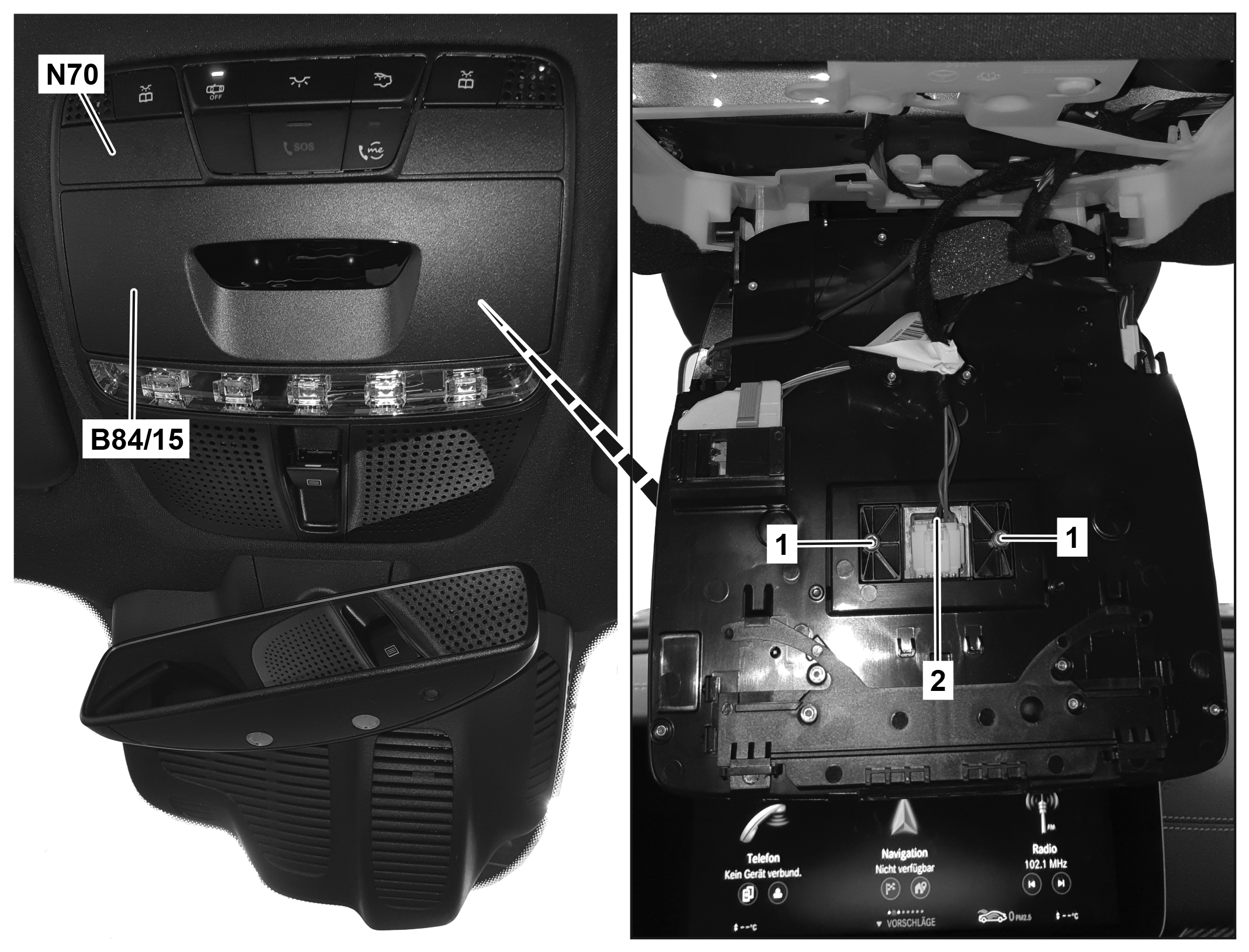

图示为车型 238.3

1

螺钉

2

电气连接器

B84/15

手势感测器

N70

上方控制面板控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下上方控制面板控制单元  (N70)，直至可以接触到电气连接器  (2)。

型号 213

始自2021年款

带代码77B (前部非接触式手势控制系统)

AR82.20-P-1000LF

型号 238.3

始自2021年款

带代码77B (前部非接触式手势控制系统)

AR82.20-P-1000LWO

2

松开并断开手势感测器  (B84/15) 的电气连接器 (2)。

3

拧下螺钉 (1) 并拆下手势感测器 (B84/15)。

4

按照与拆卸相反的顺序进行安装。

5

调试手势感测器 (B84/15)。

更换手势感测器 (B84/15) 时。

a

型号 213

始自2021年款

带代码77B (前部非接触式手势控制系统)

AD00.00-P-2000-04B

a

型号 238.3

始自2021年款

带代码77B (前部非接触式手势控制系统)

AD00.00-P-2000-06LWO
