型号

213

带代码581 (自动空调)

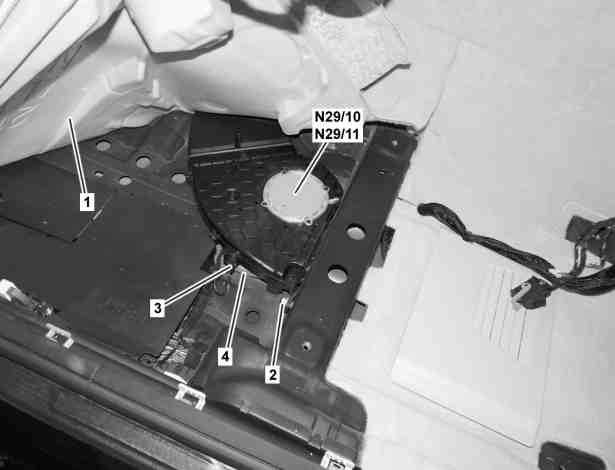

图示为车辆左侧

1

地板覆盖层

2

螺母

3

电气连接器

4

电气连接器

N29/10

左侧电动增压鼓风机

N29/11

右侧电动增压鼓风机

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下气流分配外壳

AR83.10-P-2039LWE

2

将地板覆盖层 (1) 拉到一旁并折叠

i
安装:
将地板覆盖层 (1) 放置在前排座椅导轨下面.

3

断开电气连接器 (3)

拆卸左侧电动增压鼓风机 (N29/10) 时.

4

松开螺母 (2)

5

将左侧电动增压鼓风机 (N29/10) 或右侧电动增压鼓风机 (N29/11) 从空气导管上拆下并断开电气连接器 (4) 时

6

按照拆卸的相反顺序进行安装
